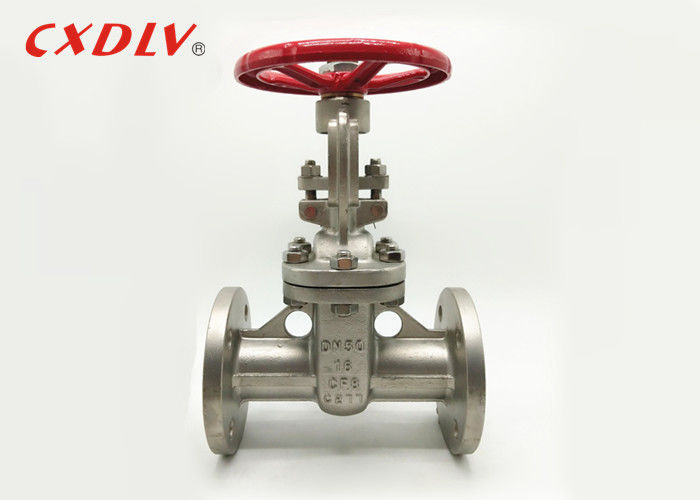

Облегченное соединение фланца запорной заслонки клина для цвета серебра нечистот
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | CXDLV |
| Сертификация: | CE&ISO |
| Номер модели: | Z41W |
Оплата и доставка Условия:
| Количество мин заказа: | 1PC |
|---|---|
| Цена: | лично переговорить |
| Упаковывая детали: | Соответствующие случаи переклейки согласно различной структуре клапанов |
| Время доставки: | 5~25 дней работы |
| Условия оплаты: | T/T, Paypal, западное соединение, D/A, L/C, D/P, MoneyGram |
| Поставка способности: | 500pcs/mon |
|
Подробная информация |
|||
| Материал корпуса: | КФ8, КФ8М, КФ3, КФ3М, ВКБ | стандарт: | ГБ |
|---|---|---|---|
| Размер: | ДН125~ДН150 | Температура: | -196°К~650°К |
| цвет: | Серебра | уплотнение: | Уплотнение металла |
| Выделить: | Кованой стали Задвижки,устойчивыми задвижки |
||
Характер продукции
Облегченное соединение фланца запорной заслонки клина для цвета серебра нечистот
Спецификации
Применимые стандарты:
- ЛИЦОМ К ЛИЦУ РАЗМЕР: ГБ/Т 12221
- РАЗМЕР ФЛАНЦА КОНЦА: ГБ/Т 9113
- ДЭСИНГ: АНСИ Б16.34
- ТЕСТ: АПИ598
Ряд размера:
- ДН15~ДН300
Оценка давления:
- ПН16~ПН40
Диапазон температур:
- -196°К~650°К
Применение
Запорные заслонки состоят из 3 основных частей: тело, боннет, и отделка. Тело вообще соединено с другим оборудованием посредством служить фланцем, привинчиваемых или свариваемых соединений. Боннет, который содержанию двигающих частей, прикрепляют в тело, обычно с болтами, к обслуживанию разрешения. Отделка клапана состоит из стержня, ворот, диска или клина и колец места. Надежные, плотные выключение и деятельность падения низкого давления характеризуют ряд Фловсерве запорных заслонок. Гибкий клин, клин разделения, ворота плиты и конфигурации двух-диска покрывают ряд требований соотвествовать любая потребность пользователя, от общих услуг к строгим условиям с большими термальными переходными процессами или жидкостями двойн-участка. Персонал завода сдержан безопасным через применение быстро-действуя клапанов изготовленных к разделу ИИИ АСМЭ и кодам дизайна РКК-М.
| ДН | Л | Д | Д1 | Д2 | б-ф | з-φд | Х |
| 15 | 130 | 95 | 65 | 45 | 14-2 | 4-14 | 185 |
| 20 | 150 | 105 | 75 | 55 | 14-2 | 4-14 | 200 |
| 25 | 160 | 115 | 85 | 65 | 14-2 | 4-14 | 225 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-18 | 275 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-18 | 295 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-18 | 350 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-18 | 370 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-18 | 390 |
| 100 | 300 | 215 | 180 | 155 | 20-3 | 8-18 | 435 |
| 125 | 325 | 245 | 210 | 185 | 22-3 | 8-18 | 520 |
| 150 | 350 | 280 | 240 | 210 | 24-3 | 8-23 | 610 |
| 200 | 400 | 335 | 295 | 265 | 26-3 | 12-23 | 785 |
| 250 | 450 | 405 | 355 | 320 | 20-3 | 12-25 | 960 |
| 300 | 500 | 460 | 410 | 375 | 30-4 | 12-25 | 1080 |
Особенность
жидкое сопротивление 1.Тхэ небольшое, и поверхность для заклеивания более менее помыта и выветрена средством (высота отверстия шторки высока).
2. компактная текстура, хорошая ригидность клапана, ровный проход, небольшое акустическое омическое сопротивление, нержавеющая сталь и твердый сплав на поверхности для заклеивания, длинный срок службы, упаковка ПТФЭ, надежная деятельность запечатывания, светлых и гибких.
Модельный выбор
Запорная заслонка
| Стандартный | АНСИ | ГБ | ДЖИС | ДИН |
| Давление | 150ЛБ/300ЛБ | ПН16/ПН25/ПН40 | 10К/20К | ПН16/ПН40 |
| Клапан Матрайал | 1) КФ8/СС304 2) КФ8М/СС316 3) КФ3/СС304Л 4) КФ3М/СС316Л 5) ВКБ | |||
| Привод | 1) Одиночный действуя (возвращение весны) 2) двойной действовать | |||
| Аксессуары | 1) Фильтр клапана соленоида 3) переключателя предела 2) 4)Шестерня позиционера 5) теплая | |||
