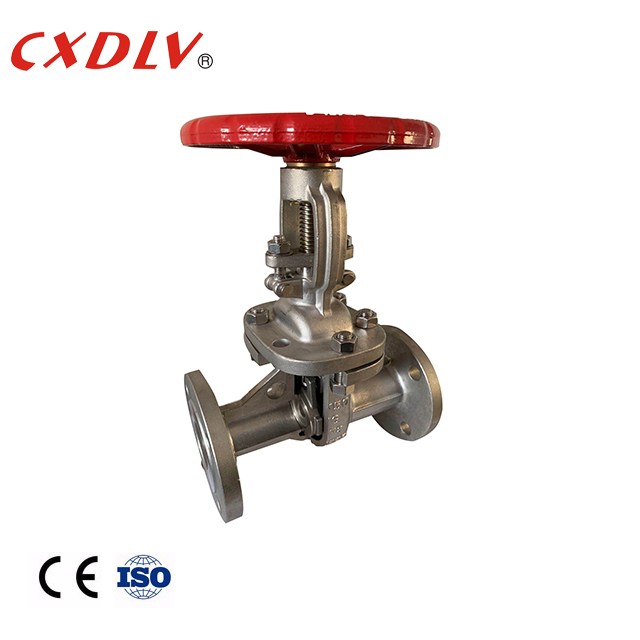

Восходящий ствол фланцевый клапан ворот гибкий клин застекленный капот
Подробная информация о продукте:
| Место происхождения: | КИТАЙ |
| Фирменное наименование: | CXDLV |
| Сертификация: | CE&ISO |
| Номер модели: | Z41W |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт |
|---|---|
| Цена: | лично переговорить |
| Упаковывая детали: | Подходящие фанерные чехлы в соответствии со структурой различных клапанов |
| Время доставки: | 5 ~ 25 рабочих дней |
| Условия оплаты: | T/T, PayPal, Western Union, D/A, L/C, D/P, Moneygram |
| Поставка способности: | 500pcs/mon |
|
Подробная информация |
|||
| Материал тела: | CF8, CF8M, CF3, CF3M, WCB | Стандартный: | ГБ |
|---|---|---|---|
| Размер: | DN80 ~ DN100 | Температура: | -196 ° C ~ 650 ° C. |
| Цвет: | Серебро | Тюлень: | уплотнение металла |
Характер продукции

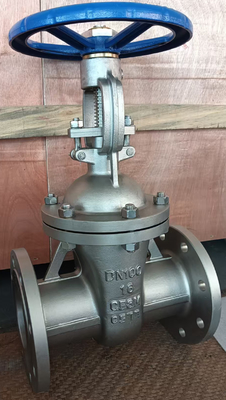

Задвижка с выдвижным штоком, фланцевая, с гибким клином, с болтовым соединением крышки
Технические характеристики
Применимые стандарты:
- РАЗМЕР ОТ ЛИЦА ДО ЛИЦА: GB/T 12221
- РАЗМЕР ФЛАНЦА НА КОНЦЕ: GB/T 9113
- ДИЗАЙН: ANSI B16.34
- ИСПЫТАНИЯ: API598
Диапазон размеров:
- DN50~DN350
Номинальное давление:
- PN16~PN40
Диапазон температур:
- -20°C~180°C
Применение
Задвижка Z41 Национального Стандарта с ручным фланцем является одним из наиболее распространенных запорных клапанов, который использует движение затвора вверх и вниз для соединения (открытия) и перекрытия (полного закрытия) потока рабочей среды в трубопроводе. Эти задвижки широко используются в качестве устройств регулирования и перекрытия в трубопроводах, таких как водопровод, канализация, строительство, нефтяная, химическая, пищевая, фармацевтическая, текстильная, энергетическая, морская, металлургическая и энергетическая системы.
| DN | L | D | D1 | D2 | b-f | z-φd | H |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4-18 | 275 |
| 40 | 200 | 145 | 110 | 85 | 16-3 | 4-18 | 295 |
| 50 | 250 | 160 | 125 | 100 | 16-3 | 4-18 | 350 |
| 65 | 265 | 180 | 145 | 120 | 18-3 | 4-18 | 370 |
| 80 | 280 | 195 | 160 | 135 | 20-3 | 8-18 | 390 |
Особенности
1. Рабочая среда может течь в любом направлении с обеих сторон, что упрощает установку. Каналы задвижки симметричны с обеих сторон.
2. Длина конструкции (расстояние между двумя соединительными торцевыми поверхностями корпуса) небольшая.
3. Простая форма, короткая длина конструкции, хороший производственный процесс и широкий диапазон применения.
Выбор модели
Задвижка
| Стандарт | ANSI | GB | JIS | DIN |
| Давление | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Материал клапана | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Привод | 1) Одностороннего действия (с пружинным возвратом) 2) Двустороннего действия | |||
| Аксессуары | 1) Концевой выключатель 2) Электромагнитный клапан 3) Фильтр 4) Позиционер 5) Червячная передача | |||
