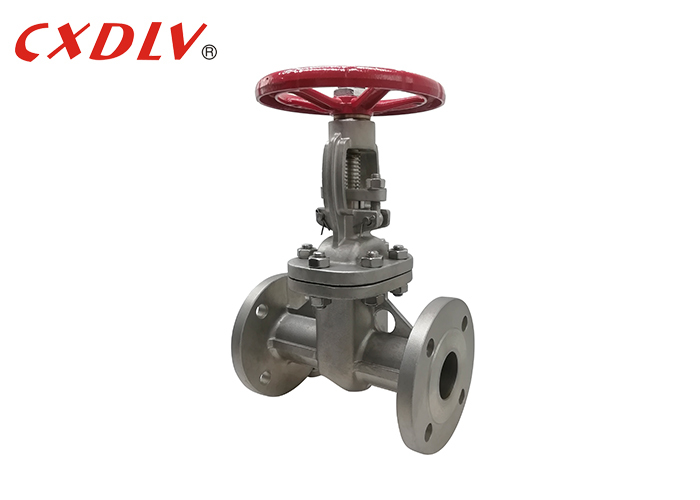

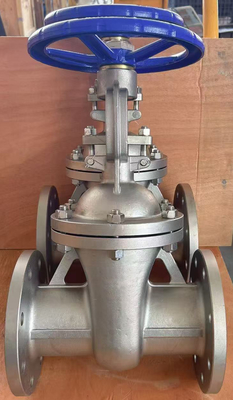

Задвижка фланцевая CF8M PN16RF с маховиком
Подробная информация о продукте:
| Место происхождения: | КИТАЙ |
| Фирменное наименование: | CXDLV |
| Сертификация: | CE&ISO |
| Номер модели: | Z41W-16R |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт |
|---|---|
| Цена: | лично переговорить |
| Упаковывая детали: | Подходящие фанерные чехлы в соответствии со структурой различных клапанов |
| Время доставки: | 5 ~ 25 рабочих дней |
| Условия оплаты: | T/T, PayPal, Western Union, D/A, L/C, D/P, Moneygram |
| Поставка способности: | 500pcs/mon |
|
Подробная информация |
|||
| Материал тела: | CF8, CF8M, CF3, CF3M, WCB | Структура: | Поднимая стержень |
|---|---|---|---|
| Стандартный: | GB/ANSI | Размер: | DN32 ~ DN350 |
| Температура: | -20 ~ 180deg c | Цвет: | Серебро |
| Выделить: | Задвижка фланцевая PN16RF,Задвижка фланцевая с маховиком,Задвижка фланцевая CF8M |
||
Характер продукции
Задвижка фланцевая CF8M PN16RF с маховиком
Технические характеристики
Применимые стандарты:
- Задвижка, API600
- Стальные клапаны, ASME B16.34
- Лицом к лицу ASME B16.10
- Концевые фланцы ASME B16.5/ASME B16.47
- Сварные встык концы ASME B16.25
- Инспекция и испытания API 598
Диапазон размеров:
- DN15~DN300
Номинальное давление:
- PN16~PN40
Диапазон температур:
- -196°C~650°C
Применение
Общепринятые задвижки, используемые на рынке, долгое время протекают или ржавеют. Компания внедрила высококачественный клапан с резиновым уплотнением, произведенный по европейской высокотехнологичной технологии производства резины и клапанов, который устраняет дефекты уплотнения, ржавчины и других эластичных седел обычных задвижек. Уплотнительный клапан использует эластичный плунжер для создания небольшого эффекта компенсации эластичной деформации для достижения хорошего эффекта уплотнения. Клапан обладает преимуществами легкого переключения, надежного уплотнения, хорошей эластичной памятью и длительным сроком службы. Может широко использоваться в водопроводной воде, канализации, строительстве, нефтяной, химической, пищевой, фармацевтической, текстильной, энергетической, судостроительной, металлургической, энергетической системах и других трубопроводах в качестве регулирующего и перехватывающего устройства.
| РАЗМЕР | L(RF) | d | H | H1 | W | W1 |
| 1/2" | 108 | 14 | 195 | / | 120 | / |
| 3/4" | 117 | 19 | 210 | / | 120 | / |
| 1" | 127 | 25 | 240 | / | 140 | / |
| 1 1/4" | 140 | 32 | 300 | / | 180 | / |
| 1 1/2" | 165 | 38 | 395 | / | 200 | / |
| 2" | 216 | 51 | 400 | / | 200 | / |
| 2 1/2" | 241 | 64 | 435 | / | 200 | / |
| 3" | 283 | 76 | 515 | / | 250 | / |
| 4" | 305 | 102 | 595 | / | 280 | / |
| 5" | 381 | 127 | 725 | / | 280 | / |
| 6" | 403 | 152 | 780 | 820 | 300 | 310 |
| 8" | 419 | 203 | 975 | 1020 | 350 | 310 |
| 10" | 457 | 330 | 1150 | 1200 | 400 | 310 |
| 12" | 502 | 356 | 1380 | 1430 | 450 | 310 |
Особенности
1. Внутренние части клапана изготовлены из коррозионностойких и нержавеющих сталей и сплавов меди, которые могут использоваться в канализационных системах для адаптации к суровым условиям эксплуатации.
2. Небольшой размер, легкий вес, простота установки и ремонта
3. Шток клапана уплотняется тремя уплотнительными кольцами, что значительно снижает трение при переключении. Переключение легкое и герметичное.
Выбор модели
Задвижка
| Стандарт | ANSI | GB | JIS | DIN |
| Давление | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Материал клапана | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Привод | 1) Одностороннего действия (с пружинным возвратом) 2) Двустороннего действия | |||
| Аксессуары | 1) Концевой выключатель 2) Электромагнитный клапан 3) Фильтр 4) Позиционер 5) Червячная передача | |||
