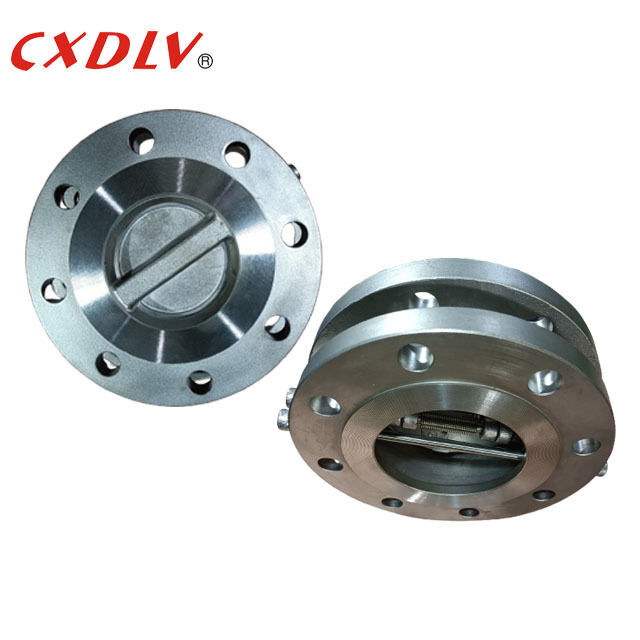

Нержавеющая сталь с двойной пробкой, контрольный клапан, металлический фланцевый конец шнура ANSI150LB RF
Подробная информация о продукте:
| Место происхождения: | Чжэцзян, Китай |
| Фирменное наименование: | CXDLV |
| Сертификация: | ISO9001:2008&PED 2014/68/EU |
| Номер модели: | H76 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | лично переговорить |
| Упаковывая детали: | Подходящие полистроительные корпуса в соответствии с различными структурами клапанов |
| Время доставки: | 7-30 дней |
| Условия оплаты: | Л/К, Т/Т, |
|
Подробная информация |
|||
| Материал диска: | Дуалплекс 2205/CF8M/CF8/CF3/CF3M/WCB | Середина: | Вода, газ, нефть. |
|---|---|---|---|
| Размер: | DN50 ~ DN600 | Стандартный: | ANSI/GB/DIN |
| Материал корпуса: | Дуалплекс 2205/CF8M/CF8/CF3/CF3M/WCB | МПА: | 1,0 МПа/1,6 МПа/2,5 МПа |
| Весна: | Инконель С-750/СС304/СС316 | ||
Характер продукции
Нержавеющая сталь с двойной пробкой, контрольный клапан, металлический фланцевый конец шнура ANSI150LB RF
Спецификации
Проектирование согласно АП1594.API6D.JB/T8937
Лицом к лицу согласно API594.API6D.DIN3202.JB/T8937
Нагрузка и температура согласноASME B16.34
Испытание и проверка ANSI B 16.50.DIN2401.GB/T9124.JB/T74
Применение
Двухпластовый вафлевый контрольный клапан использует две пружины, загруженные пластинки, зависающие на центральной петли. Внутренняя часть клапана состоит из двух полукруглых пружин и поверхности пластины,и фиксируется на корпусе клапана булавкой, и пружина деформируется, чтобы закрыть клапанную пластину, и давление жидкости заставляет пружину открываться. Деформация быстрая, что защищает трубу от повреждения водяным молотком.
Размерный чертеж
| DN | Л | D | D2 | D3 |
| 50 | 60 | 108 | 51 | 56 |
| 65 | 67 | 128 | 65 | 73 |
| 80 | 73 | 142 | 80 | 88 |
| 100 | 73 | 162 | 102 | 108 |
| 125 | 86 | 192 | 127 | 132 |
| 150 | 98 | 218 | 152 | 160 |
| 200 | 127 | 273 | 203 | 210 |
Особенность
1.Компактный дизайн в стиле вафли, из одного куска;
2.Центральный столб полностью поддерживает внутреннюю сборку без внешних булавок или розетки;
3Максимальная площадь потока уменьшает потерю давления;
4. Дизайн с двумя пластинами обеспечивает повышенную прочность при сокращении времени открытия и закрытия;
5Торсионные пружины помогают закрыть клапан, предотвращая переход потока.
6.Шахта отличается тяжелой и коррозионностойкой конструкцией;
7Подпорки вала действуют как остановки для предотвращения перемещения пластин клапана. Они устойчивы к коррозии с большими подпорными поверхностями вала и легко снимаются для внутренней сборки,обслуживание или изменение.
8- Продвигатели уменьшают трение и износ петлей клапановых плит.
Пакет и доставка
Подробности упаковкиМы выбираем подходящие деревянные чехлы в соответствии с различными клапанами и организуем квалифицированных рабочих, чтобы упаковать в случае синяка.Очистить таможню и транспортировку для нас без задержкиЕсть три способа транспортировки: морской, воздушной и железнодорожной.
Подробности доставки: в зависимости от заказа, 7 ~ 60 дней
Частые вопросы
Вопрос: Вы торговая компания или производитель?
О: Мы являемся производителем более 16 лет.
Вопрос: Сколько времени у вас на доставку?
A: В зависимости от заказа, 7 ~ 60 дней.
Вопрос: Вы предоставляете образцы?
О: Да, мы можем предложить образец бесплатно, но не платите за стоимость груза.
Вопрос: Каковы ваши условия оплаты?
О: Оплата <=1000USD, 100% заранее. Оплата>=1000USD, 30% T/T заранее, баланс перед отправкой.
