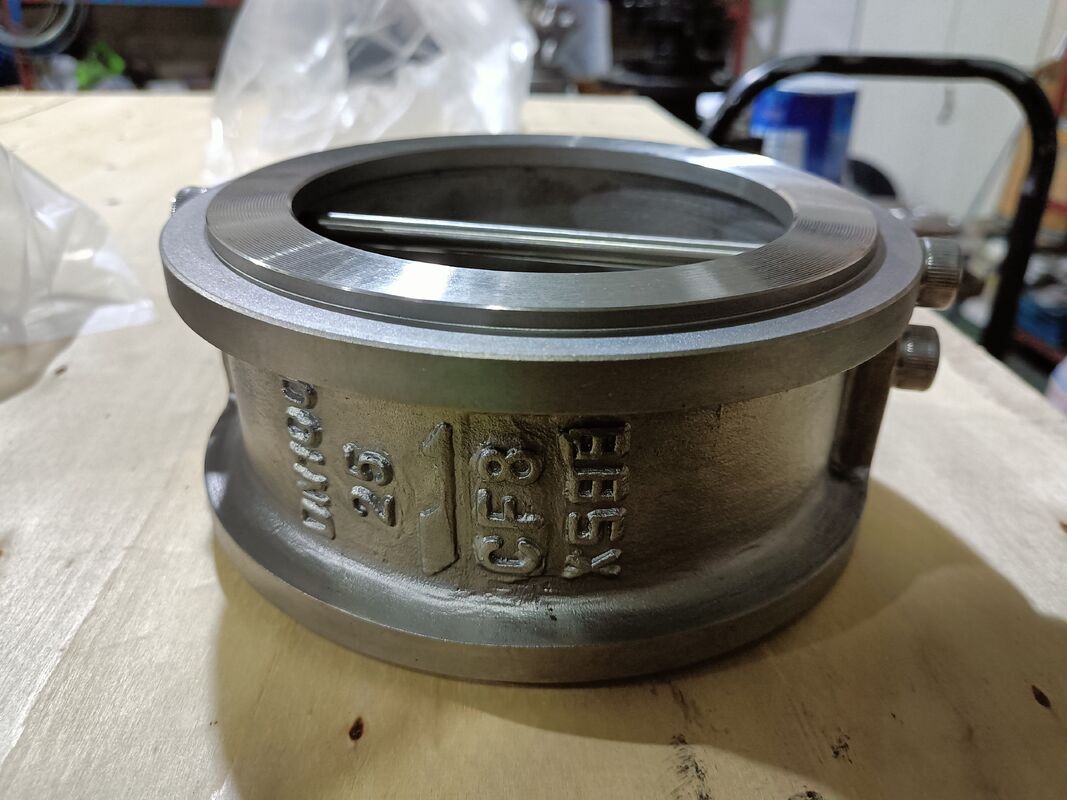

DN65 PN16 Wafer Dual Plates Check Valve Нержавеющая сталь CF8M Пролетно загруженный двустворчатый дисковый невозвратный клапан для воды и газа
Подробная информация о продукте:
| Место происхождения: | Чжэцзян, Китай |
| Фирменное наименование: | Xidelong |
| Сертификация: | ISO 9001:2015, CE |
| Номер модели: | DN65-PN16-WDCV |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | USD 50-200 / Piece |
| Упаковывая детали: | Кейс из экспортной фанеры с внутренней защитой из пенопласта. |
| Время доставки: | 7-15 рабочих дней |
| Условия оплаты: | Т/Т, Л/К, ПайПал, западное соединение |
| Поставка способности: | 5000 штук в месяц |
|
Подробная информация |
|||
| Тип клапана: | Двухслойный реверсный клапан пластинки | Номинальный диаметр: | Ду65 (2-1/2") |
|---|---|---|---|
| Номинальное давление: | PN16 | Материал корпуса: | Нержавеющая сталь КФ8М (316) |
| Материал диска: | Нержавеющая сталь КФ8М (316) | Материал сиденья: | ПТФЭ |
| Пружинный материал: | Нержавеющая сталь 316 | Тип подключения: | вафля |
| Рабочая температура: | от -29°С до 200°С | Применимые носители: | Вода, нефть, газ |
| Выделить: | двухдисковый обратный клапан из нержавеющей стали,невозвратный клапан с пружиной,Ключевой клапан для вафли DN65 PN16 |
||
Характер продукции
Межфланцевый обратный клапан с двумя пластинами DN65 PN16 — нержавеющая сталь CF8M
Xidelong DN65 PN16 Межфланцевый обратный клапан с двумя пластинамипредставляет собой высокопроизводительный обратный клапан, разработанный для надежного предотвращения обратного потока в требовательных промышленных трубопроводных системах. Обладая прочным корпусом из нержавеющей стали CF8M (A351 Grade 316) и двойными подпружиненными дисками, этот обратный клапан пластинчатого типа обеспечивает исключительную коррозионную стойкость, быстрое закрытие и работу без технического обслуживания в широком диапазоне применений.
Ключевые особенности
| Особенность | Выгода |
|---|---|
| Подпружиненная конструкция с двумя пластинами | Торсионный пружинный механизм обеспечивает мгновенное герметичное закрытие при реверсе потока, предотвращая гидравлический удар и повреждение системы. |
| Корпус и диски из нержавеющей стали CF8M | Превосходная стойкость к коррозии и окислению; подходит для агрессивных сред, включая морскую воду, химикаты и высокотемпературные жидкости до 200°C |
| Компактная конфигурация пластины | Сверхмалая строительная длина (согласно API 594) экономит место для установки и снижает вес трубопровода; устанавливается между стандартными фланцами без дополнительных опор |
| Мягкое седло из ПТФЭ | Герметичное уплотнение при низком перепаде давления; широкая химическая совместимость; сменное седло продлевает срок службы клапана |
| Двунаправленное уплотнение | Принудительное перекрытие в обоих направлениях потока; пожаробезопасное вторичное резервное сиденье металл-металл доступно по запросу |
Технические характеристики
- Номинальный диаметр:DN65 (2-1/2 дюйма)
- Номинальное давление:PN16 (эквивалент класса 150)
- Материал корпуса и диска:ASTM A351 CF8M (нержавеющая сталь 316)
- Материал сиденья:Девственный ПТФЭ
- Материал пружины:Нержавеющая сталь 316 (опционально Inconel X-750)
- Стандарт подключения:Бесфланцевый тип, подходит между фланцами EN 1092-1 PN16 / ASME B16.5, класс 150.
- Стандарт дизайна:API 594, API 598, EN 13709
- Лицом к лицу:API 594 Короткий шаблон
- Рабочая температура:От -29°C до +200°C (от -20°F до +392°F)
- Применимые средства массовой информации:Вода, горячая вода, пар, масло, газ, слабые кислоты, органические растворители.
Типичные применения
- Водоочистные сооружения:Предотвращение обратного потока на выходе насоса в линиях сырой воды, очищенной воды и шлама.
- Системы отопления, вентиляции и кондиционирования:Циркуляционные контуры охлажденной воды, конденсаторной воды и горячей воды
- Нефть и газ:Технологические линии нефтеперерабатывающего завода, трубопроводы нефтебаз и системы перекачки топлива
- Морское и судостроение:Системы балластной воды, линии слива трюмов, трубопроводы пожаротушения
- Химическая обработка:Перенос коррозионно-активных сред, где требуется совместимость с нержавеющей сталью 316.
- Производство электроэнергии:Контуры охлаждающей воды, вспомогательные трубопроводы, линии возврата конденсата
Гарантия качества
Каждый двойной пластинчатый обратный клапан Xidelong перед отправкой проходит следующие процедуры контроля качества:
- 100% испытание корпуса под давлением согласно API 598 при давлении, превышающем номинальное в 1,5 раза.
- Испытание на 100% герметичность седла при номинальном давлении 1,1x с нулевой видимой утечкой
- Сертификат материала (EN 10204 3.1) для компонентов корпуса, дисков и отделки салона.
- Проверка размеров на соответствие допускам API 594 по торцовой поверхности.
- Полная прослеживаемость от партии плавки до готового продукта
По вопросам индивидуальных конфигураций, включая трим для работы в кислой среде согласно NACE MR0175, криогенные удлинители или специальные схемы сверления фланцев, свяжитесь с нашей командой инженеров. Мы предлагаем OEM-брендинг и индивидуальные упаковочные решения, отвечающие требованиям вашего проекта.
Свяжитесь с нами сегоднядля получения конкурентного предложения, технического паспорта или запроса образца для оценки.
