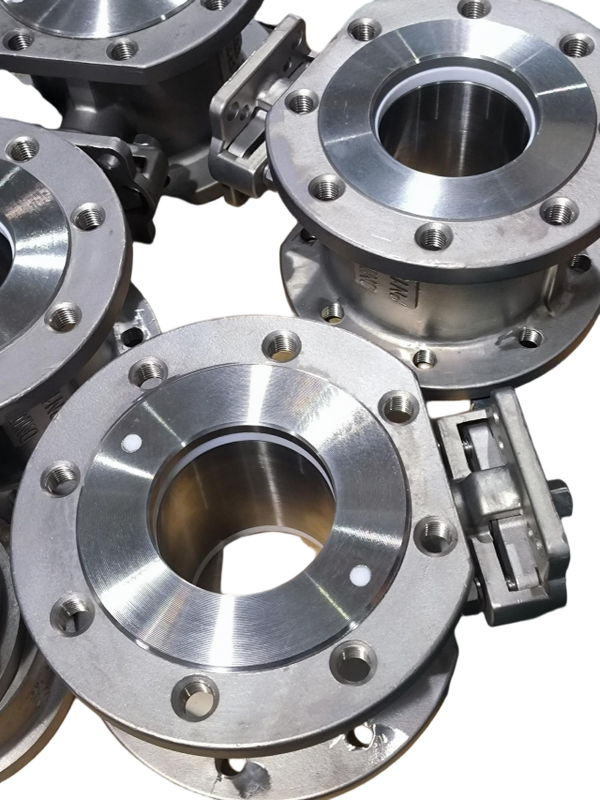

Итальянский тонкостенный вафельный шаровой клапан из углеродистой стали WCB, быстросменные компоненты, 2 шт., с монтажной площадкой ISO5211
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | CXDLV |
| Сертификация: | CE&ISO |
| Номер модели: | Q71F-16C |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | лично переговорить |
| Упаковывая детали: | Подходящие фанерные чехлы в соответствии со структурой различных клапанов |
| Время доставки: | 5 ~ 25 рабочих дней |
| Условия оплаты: | Т/Т, Д/А, Л/К, Д/П |
| Поставка способности: | 500pcs/mon |
|
Подробная информация |
|||
| Связь: | вафля | Операция: | Ручка |
|---|---|---|---|
| Давление: | PN16/PN25 | Название продукта: | 1 шт. шарового клапана |
| Материал клапана: | углерод стальное WCB | Модель: | Q71F-16C |
| Диапазон размеров: | Ду15~Ду200 | Температура: | -20°К~350°К |
| Выделить: | Углеродистая сталь WCB дисковый затвор,Быстросменная тонкостенная шаровая задвижка,Прямой монтаж по ISO5211 Итальянский дизайн |
||
Характер продукции
Итальянский тонкостенный шаровой кран с быстросменными компонентами - шаровой кран из углеродистой стали WCB
Общие характеристики
Итальянский шаровой кран
Применимые стандарты:
- Проектирование и производство: GB / T12237 / 1989
- Соединение: JB / T79
- Испытание на огнестойкость: GB / T13927 - 1992
Диапазон размеров:
- DN15 ~ DN200
Номинальное давление:
- Конструкция 1,6 ~ 4,0 МПа
Температурный предел:
- 20 °C ~ 350 °C
Шаровые краны типа Wafer(или так называемые шаровые краны типа «Итальянский супертонкий») используются в трубопроводном оборудовании в условиях PN1.0~2.5MPa, рабочая температура 29~180°C (уплотнительное кольцо RPTFE) или 29~180°C (уплотнительное кольцо PPL Полифенилен), для перекрытия или соединения среды в трубопроводе. Применимые среды, такие как вода, пар, масло, азотная кислота, уксусная кислота, карбамид или окисляющая среда, могут применяться в зависимости от используемого материала клапана.
| Единица: мм | |||||
| Давление | Размер | L | D | D1 | D2 |
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
| 65 | 95 | 180 | 140 | 120 | |
| 80 | 118 | 195 | 160 | 135 | |
| 100 | 140 | 215 | 180 | 155 | |
| 125 | 195 | 245 | 210 | 185 | |
| 150 | 225 | 280 | 240 | 210 | |
| 200 | 275 | 335 | 295 | 265 | |
Применение
Шаровой кран типа Wafer может широко использоваться в нефтяной, химической, металлургической, электроэнергетической, легкой промышленности и других областях для автоматической регулировки или перекрытия нефти, воды, газа и пульпы или волокнистой жидкости.
Преимущества
1. Конструкция штока с защитой от выдувания
2. Конструкция полного прохода
3. Прямая монтажная площадка ISO5211
4. Стандарт фланца: GB
5. Различные материалы уплотнений и варианты из углеродистой стали
6. Структура шарового крана Wafer проста, малый размер, легкий вес.
Выбор модели
Шаровой кран Wafer
| Номер модели | Рабочее давление /МПа |
Применимая температура /°C |
Применимые среды |
| Q71F-16C | 1.6 | PTFE≤150 PPL≤250 |
Вода, нефть, газ |
| Q71F-25C | 2.5 | Вода, нефть, газ | |
