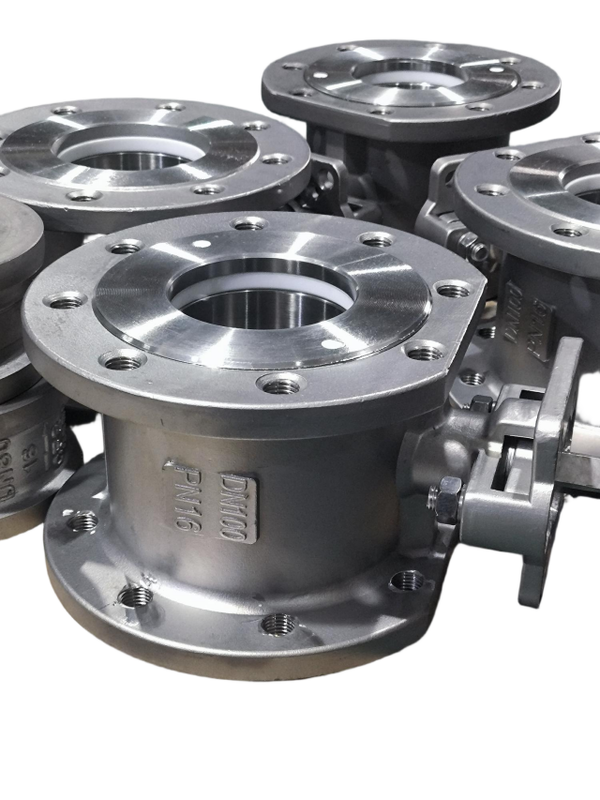

Итальянский тонкостенный вафельный шаровой клапан Нержавеющая сталь быстрые компоненты 2PC с ISO5211 монтажной подушкой
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | CXDLV |
| Сертификация: | CE&ISO |
| Номер модели: | Q71F-40P |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | лично переговорить |
| Упаковывая детали: | Подходящие фанерные чехлы в соответствии со структурой различных клапанов |
| Время доставки: | 5 ~ 25 рабочих дней |
| Условия оплаты: | Т/Т, Д/А, Л/К, Д/П |
| Поставка способности: | 500pcs/mon |
|
Подробная информация |
|||
| Связь: | вафля | Операция: | Ручка |
|---|---|---|---|
| Давление: | PN40 | Название продукта: | 1 шт. шарового клапана |
| Материал клапана: | Нержавеющая сталь CF8 CF8M | Модель: | Q71F-40P |
| Диапазон размеров: | Ду15~Ду200 | Температура: | -20°К~350°К |
| Выделить: | Вентиль для вафли высокого давления PN40,Станционный шаровой клапан с быстрой заменой из нержавеющей стали,Итальянский тонкостенный фланговый дизайн |
||
Характер продукции
PN40 Итальянский тонкостенный вафельный шаровой клапан с быстрыми компонентами - шаровый клапан высокого давления из нержавеющей стали
Общие особенности
Италия шаровой клапан
Применимые стандарты:
- Проектирование и изготовление: GB / T12237 / 1989
- Соединение: JB / T79
- Испытание огнестойкости: GB / T13927 - 1992
Диапазон размеров:
- DN15 ~ DN200
Номинальное давление:
- PN40 (4,0 МПа)
Предел температуры:
- 20 °C ~ 350 °C
Круговые клапаны типа вафеля(или называются Italy Super Thin Italy Super Thin рабочая температура 29~180°C ((запечатающее кольцо из RPTFE) или 29~180°C ((запечатающее кольцо из PPL полифенилена), чтобы достичь, чтобы отрезать или соединить среду в трубопроводе.или среды окислимости может быть применена в зависимости от материала дифференциального клапана принято.
| Единица: мм | |||||
| Давление | Размер | Л | D | D1 | D2 |
| PN40 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
| 65 | 95 | 180 | 140 | 120 | |
| 80 | 118 | 195 | 160 | 135 | |
| 100 | 140 | 215 | 180 | 155 | |
| 125 | 195 | 245 | 210 | 185 | |
| 150 | 225 | 280 | 240 | 210 | |
| 200 | 275 | 335 | 295 | 265 | |
Применение
Вафельный шаровой клапан может широко использоваться в нефтедобывающей, химической, металлургической, электростанции, легкой промышленности и других областях для автоматического регулирования или отключения нефти, воды, газа и целлюлозы или волокнистой жидкости.
Сила
1Противоразрывная конструкция ствола.
2. Полный порт дизайн
3. ISO5211 Прямая установка
4. Фланц Стандарт: GB
5Различные уплотнительные материалы и варианты из углеродистой стали
6Структура вафельного шарового клапана проста, небольшой, легкий.
Выбор модели
Круглый клапан для вафелей
| Модель No | Рабочее давление / МПА |
Применимая температура /°C |
Применимое среднее |
| Q71F-40P | 4.0 | PTFE≤150 PPL ≤ 250 |
Нитроз |
| Q71F-25P | 2.5 | Нитроз | |
| Q71F-40Ti | 4.0 | Окислительная коррозионная среда | |
| Q71F-25Ti | 2.5 | Окислительная коррозионная среда |
