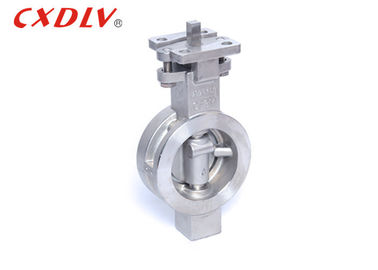

Двойник эксцентричный ГБ ПН16 нержавеющей стали клапан-бабочки вафли высокой эффективности
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | CXDLV |
| Сертификация: | CE&ISO |
| Номер модели: | Д73Ф |
Оплата и доставка Условия:
| Количество мин заказа: | 1PC |
|---|---|
| Цена: | лично переговорить |
| Упаковывая детали: | Соответствующие случаи переклейки согласно различной структуре клапанов |
| Время доставки: | 5~25 дней работы |
| Условия оплаты: | T/T, Paypal, западное соединение, D/A, L/C, D/P, MoneyGram |
| Поставка способности: | 500pcs/mon |
|
Подробная информация |
|||
| Материал корпуса: | CF8 | Материал места: | ptfe |
|---|---|---|---|
| Структура: | Двойной ексцентрик | стандарт: | ГБ |
| Размер: | DN150 | Средство: | Газ масла воды |
| Выделить: | Межфланцевый дисковый поворотный затвор,Вафли бабочка клапан |
||
Характер продукции
Двойник эксцентричный ГБ ПН16 нержавеющей стали клапан-бабочки вафли высокой эффективности
Спецификации
1. Применимые стандарты:
* дизайн и производство: ГБ/Т12238-2005
* соединение: ДЖБ/Т79- 94(2)
* лицом к лицу размер: ГБ/Т 12221(20)
* тест и осмотр: ДЖБ/Т9092-1999
2. Ряд размера:
- ДН50~ДН500
3. Оценка давления:
- ПН16~ПН40
4. Диапазон температур:
- -20°К~185°К
Применение
Клапан-бабочки высокой эффективности стандарт в много индустрий включая топление, вентилировать и кондиционирование воздуха, производство электроэнергии, обработка углерода, обработка воды и сточных водов, и морское и коммерчески судостроение.
| ДН | Л | К | И | Э | Г |
| 50 | 43 | 96 | 50 | 38 | 124 |
| 65 | 49 | 119 | 48 | 59 | 194 |
| 80 | 49 | 132 | 74 | 73 | 203 |
| 100 | 54 | 157 | 97 | 95 | 216 |
| 125 | 64 | 186 | 111 | 111 | 217 |
| 150 | 57 | 216 | 146 | 142 | 235 |
| 200 | 64 | 270 | 194 | 188 | 270 |
| 225 | 71 | 324 | 243 | 236 | 329 |
| 300 | 81 | 381 | 289 | 282 | 357 |
Прочность
1. Плита бабочки управляется стержнем клапана. Если она вращана через 90°, то ее можно раскрывать и закрывать раз. Путем изменение угла горизонтальной наводки диска, подачу средства можно контролировать.
2. условия труда и средство: Клапан-бабочка соответствующая для транспортировать различные въедливые и безгремучертутные жидкости в технических системах как печь, газ, природный газ, сжиженный нефтяной газ, газ города, горячий и холодный воздух, химические выплавка и производство электроэнергии, водоснабжение и дренаж здания, етк. на трубе средства, используемой для того чтобы отрегулировать и отрезать подачу средства.
Модельный выбор
| Стандартный | АНСИ | ГБ | ДЖИС | ДИН |
| Давление | 150ЛБ/300ЛБ | ПН16/ПН25/ПН40 | 10К/20К | ПН16/ПН40 |
| Матрайал | 1) КФ8/СС304 2) КФ8М/СС316 3) КФ3/СС304Л 4) КФ3М/СС316Л 5) ВКБ | |||
| Модель | 1) Высокая модель ручки модели платформы 2) | |||
