Подробная информация о продукте:
Оплата и доставка Условия:
|
Материал корпуса: | КФ8М | Материал места: | ptfe |
---|---|---|---|
Структура: | Двойной ексцентрик | стандарт: | ГБ |
Размер: | DN200 | Средство: | Газ масла воды |
Высокий свет: | Межфланцевый дисковый поворотный затвор,клапан-бабочка типа вафли |

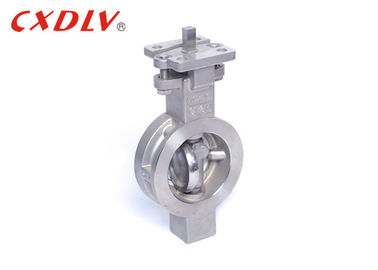

Ручка клапан-бабочки СС304 вафли ГБ стандартная ПН16 КФ8М клапанная решетка 2 дюймов
Спецификации
1. Применимые стандарты:
* дизайн и производство: ГБ/Т12238-2005
* соединение: ДЖБ/Т79- 94(2)
* лицом к лицу размер: ГБ/Т 12221(20)
* тест и осмотр: ДЖБ/Т9092-1999
2. Ряд размера:
- ДН50~ДН500
3. Оценка давления:
- ПН16~ПН40
4. Диапазон температур:
- -20°К~185°К
Применение
Клапан-бабочка ссылается на заключительную часть (клапан или диск) диск, клапан который вращает вокруг вала клапана для открытия и для того чтобы закрыть, главным образом режа и дросселируя на трубопроводе. Отверстие клапан-бабочки и заключительный член в форме диск плита бабочки которая вращает вокруг своей собственной оси в теле клапана для того чтобы достигнуть цели отверстия и заключения или регулировать. Клапан-бабочка нормально чем 90° от полного отверстия к полному заключению. Клапан-бабочка и штанга бабочки не имеют никакую само-запирая возможность. Для располагать плиты бабочки, редуктор шестерни червя добавлен к стержню клапана. Польза редуктора шестерни червя не только позволяет диск иметь само-запирая возможность, но также останавливает диск на любом положении и улучшает операционную работу клапана. Особенности промышленной особенной клапан-бабочки: Она может выдержать высокую температуру, и применимый ряд давления также высок. Клапан имеет большой номинальный диаметр. Тело клапана сделано из стали углерода. Кольцо запечатывания плиты клапана использует кольцо металла вместо резинового кольца. Большие высокотемпературные клапан-бабочки изготовлены заваркой стальной пластины и главным образом использованы для трубопроводов газохода и труб газа высокотемпературных средств массовой информации.
ДН | Л | К | И | Э | Г |
50 | 43 | 96 | 50 | 38 | 124 |
65 | 49 | 119 | 48 | 59 | 194 |
80 | 49 | 132 | 74 | 73 | 203 |
100 | 54 | 157 | 97 | 95 | 216 |
125 | 64 | 186 | 111 | 111 | 217 |
150 | 57 | 216 | 146 | 142 | 235 |
200 | 64 | 270 | 194 | 188 | 270 |
225 | 71 | 324 | 243 | 236 | 329 |
300 | 81 | 381 | 289 | 282 | 357 |
Прочность
3. Смогите транспортировать грязь, наименьшее количество жидкости аккумулированную в рте трубы.
4. Под низким давлением, смогите достигнуть хорошего уплотнения.
5. Проведение регулировки хорошо.
6. Канал места клапана имеет большую эффективную зону подачи и небольшое жидкое сопротивление когда полно раскрытый.
Модельный выбор
Стандартный | АНСИ | ГБ | ДЖИС | ДИН |
Давление | 150ЛБ/300ЛБ | ПН16/ПН25/ПН40 | 10К/20К | ПН16/ПН40 |
Матрайал | 1) КФ8/СС304 2) КФ8М/СС316 3) КФ3/СС304Л 4) КФ3М/СС316Л 5) ВКБ | |||
Модель | 1) Высокая модель ручки модели платформы 2) |
