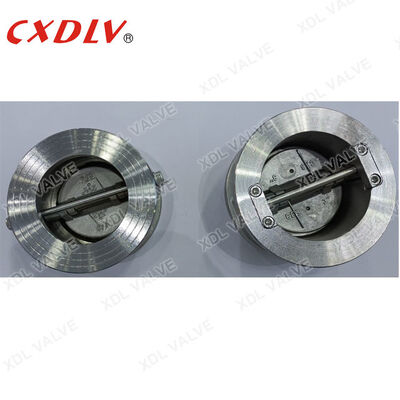

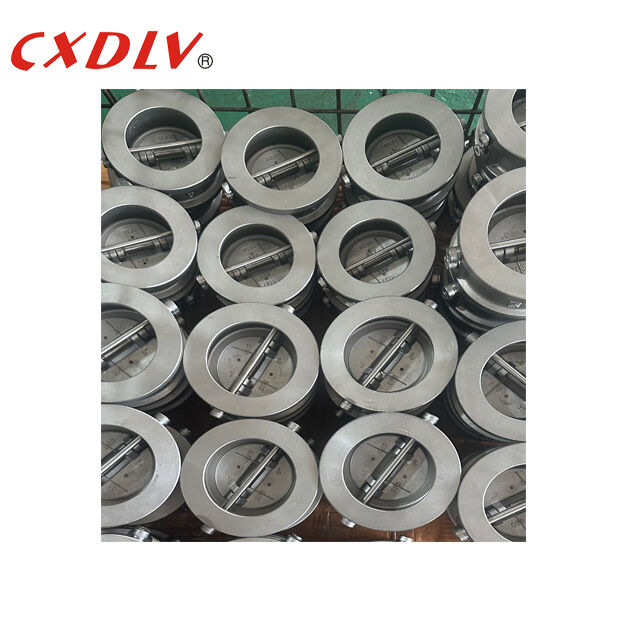

Вентиль с двойными пластинами вафли, контрольный клапан из нержавеющей стали, невозвратный клапан для газа с водой
Подробная информация о продукте:
| Место происхождения: | Чжэцзян, Китай |
| Фирменное наименование: | Xidelong |
| Сертификация: | ISO 9001:2015, CE |
| Номер модели: | H76W-16P |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | USD 50-200 / Piece |
| Упаковывая детали: | Кейс из экспортной фанеры с внутренней защитой из пенопласта. |
| Время доставки: | 7-15 рабочих дней |
| Условия оплаты: | Т/Т, Л/К, ПайПал, западное соединение |
| Поставка способности: | 5000 штук в месяц |
|
Подробная информация |
|||
| Тип клапана: | Двухслойный реверсный клапан пластинки | Номинальный диаметр: | Ду65 (2-1/2") |
|---|---|---|---|
| Номинальное давление: | PN16 | Материал корпуса: | Нержавеющая сталь КФ8М (316) |
| Материал диска: | Нержавеющая сталь КФ8М (316) | Материал сиденья: | ПТФЭ |
| Пружинный материал: | Нержавеющая сталь 316 | Тип подключения: | вафля |
| Рабочая температура: | от -29°С до 200°С | Применимые носители: | Вода, нефть, газ |
Характер продукции
Обратный клапан с двойными дисками типа wafer из нержавеющей стали
Обратный клапан с двойными дисками типа wafer Xidelong - это высокопроизводительный обратный клапан, разработанный для надежной защиты от обратного потока в требовательных промышленных трубопроводных системах. Благодаря прочному корпусу из нержавеющей стали CF8M (ASTM A351 Grade 316) и двойным дискам с пружинным приводом, этот обратный клапан типа wafer обеспечивает исключительную коррозионную стойкость, быстрое закрытие и бесперебойную работу в широком спектре применений.
Ключевые особенности
| Характеристика | Преимущество |
|---|---|
| Конструкция с двойными дисками и пружинным приводом | Торсионный пружинный механизм обеспечивает мгновенное, герметичное закрытие при обратном потоке, предотвращая гидроудар и повреждение системы |
| Корпус и диски из нержавеющей стали CF8M | Превосходная стойкость к коррозии и окислению; подходит для агрессивных сред, включая морскую воду, химикаты и высокотемпературные жидкости до 200°C |
| Компактная конструкция типа wafer | Сверхкороткое присоединительное расстояние (согласно API 594) экономит место при установке и снижает вес трубопровода; устанавливается между стандартными фланцами без дополнительных опор |
| Мягкое уплотнение | Герметичное уплотнение при низком перепаде давления; широкая химическая совместимость; сменное уплотнение продлевает срок службы клапана |
| Двунаправленное уплотнение | Надежное перекрытие в обоих направлениях потока; по запросу доступно огнестойкое вторичное металлическое уплотнение |
Технические характеристики
- Условный диаметр: DN65 (2-1/2 дюйма)
- Номинальное давление: PN16 (эквивалент Class 150)
- Материал корпуса и дисков: ASTM A351 CF8M (нержавеющая сталь 316)
- Материал уплотнения: Первичный ПТФЭ
- Материал пружины: Нержавеющая сталь 316 (опционально Inconel X-750)
- Стандарт присоединения: Тип wafer, устанавливается между фланцами EN 1092-1 PN16 / ASME B16.5 Class 150
- Стандарт конструкции: API 594, API 598, EN 13709
- Присоединительное расстояние: API 594 Короткий тип
- Рабочая температура: от -29°C до +200°C (от -20°F до +392°F)
- Применимые среды: Вода, горячая вода, пар, масло, газ, слабые кислоты, органические растворители
Типичные области применения
- Водоочистные сооружения: Предотвращение обратного потока на стороне нагнетания насосов в линиях сырой воды, очищенной воды и осадка
- Системы ОВК: Циркуляционные контуры охлажденной воды, конденсатной воды и горячей воды
- Нефтегазовая промышленность: Технологические линии нефтеперерабатывающих заводов, трубопроводы резервуарных парков и системы перекачки топлива
- Судостроение и морская техника: Системы балластной воды, линии откачки трюмной воды, магистрали пожаротушения
- Химическая промышленность: Перекачка агрессивных сред, где требуется совместимость с нержавеющей сталью 316
- Энергетика: Контуры охлаждающей воды, вспомогательные трубопроводы, линии возврата конденсата
Обеспечение качества
Каждый обратный клапан с двойными дисками Xidelong проходит следующие процедуры контроля качества перед отгрузкой:
- 100% испытание корпуса на давление по API 598 при давлении в 1,5 раза выше номинального
- 100% испытание уплотнения на герметичность при давлении в 1,1 раза выше номинального с нулевой видимой утечкой
- Сертификат на материал (EN 10204 3.1) для корпуса, дисков и деталей обвязки
- Проверка размеров на соответствие допускам API 594 по присоединительному расстоянию
- Полная прослеживаемость от плавки до готового изделия
Для индивидуальных конфигураций, включая обвязку для работы в сероводородных средах по NACE MR0175, криогенные удлинители или специальные схемы сверления фланцев, пожалуйста, свяжитесь с нашей инженерной командой. Мы предлагаем услуги OEM-брендинга и индивидуальные решения по упаковке для удовлетворения ваших проектных требований.
Свяжитесь с нами сегодня для получения конкурентоспособного предложения, технического паспорта или для запроса образца для оценки.
