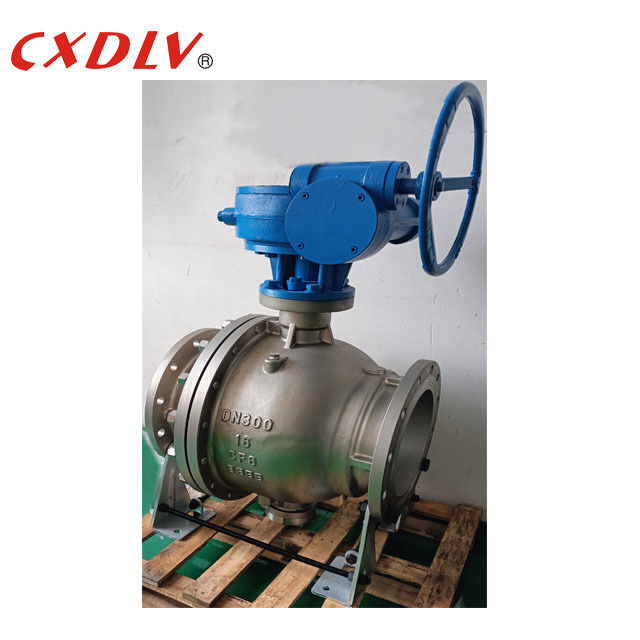

Нержавеющая сталь 12 "PN16 Фланцевый трюнион монтированный шаровой клапан с оператором червяного редуктора

Шаровой кран с цапфой из нержавеющей стали 12" PN16 с фланцевым соединением и червячным редуктором

Шаровой кран данной серии имеет фиксированный шар, который при любом давлении не смещается под действием пружины и среды, прижимая седло клапана для обеспечения хорошего уплотнения. Таким образом, седло клапана не испытывает чрезмерного давления, имеет небольшую деформацию, малый крутящий момент привода и долгий срок службы. Срок его службы в 2-3 раза больше, чем у обычного шарового крана типа O, что особенно подходит для высокого давления и большого диаметра.

Технические параметры:

Шаровой кран с цапфой - это тип поворотно-запорной арматуры, в которой используется полый, перфорированный и фиксированный/поддерживаемый шар для регулирования потока через него.

Клапан с цапфой означает, что шар удерживается подшипниками и может только вращаться, большая часть гидравлической нагрузки поддерживается системными ограничениями, что приводит к низкому давлению на подшипники и отсутствию усталости вала. Давление в линии прижимает верхнее седло к неподвижному шару, чтобы давление в линии прижимало верхнее седло к шару для обеспечения герметичности.

Механическое анкерование шара поглощает тягу от давления в линии, предотвращая избыточное трение между шаром и седлами, поэтому даже при полном номинальном рабочем давлении крутящий момент остается низким. Это особенно выгодно, когда шаровой кран приводится в действие, так как это уменьшает размер привода и, следовательно, общую стоимость комплекта привода клапана.

 Преимущество

Конструкция с цапфой обеспечивает низкий крутящий момент привода, простоту эксплуатации, минимизированный износ седла (изоляция штока/шара предотвращает боковую нагрузку и износ нижних седел, улучшая производительность и срок службы), превосходные характеристики уплотнения как при высоком, так и при низком давлении (отдельный пружинный механизм и давление в верхнем трубопроводе используются для уплотнения против неподвижного шара для низкого и высокого давления).

Цапфа доступна для всех размеров и всех классов давления, но не подходит для дросселирования.

Применение

Шаровой кран с цапфой используется для перекрытия или соединения среды в различных трубопроводах классов 150-2500 и PN16-PN320. Он может подходить для различных сред, таких как вода, пар, нефть, сжиженный газ, природный газ, коксовый газ, азотная кислота, уксусная кислота, окисляющие среды, мочевина и т. д. Он широко используется в таких отраслях, как химическая промышленность, нефтегазовая промышленность, металлургия и т. д. Режимы привода шарового крана с цапфой включают червячный и червячно-зубчатый привод, ручной привод, пневматический привод и электрический привод. Шаровые краны с цапфой обычно имеют фланцевое соединение, а также используется стыковая сварка. Седло может быть с мягким уплотнением или с твердым металлическим уплотнением.
