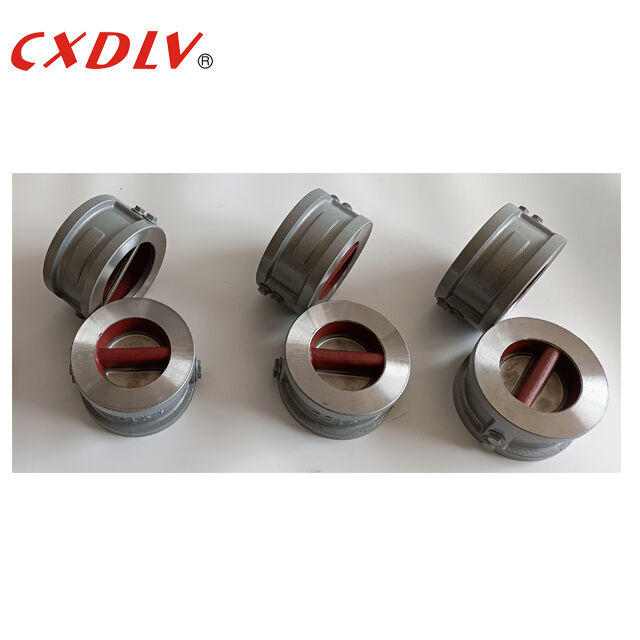

DN80 ANSI150LB RF Двухдверная пластина из литой стали Металлический сиденье вафли Проверка клапан невозвратные клапаны
Подробная информация о продукте:
| Место происхождения: | Чжэцзян,Китай |
| Фирменное наименование: | CXDLV |
| Сертификация: | ISO9001:2008&PED 2014/68/EU |
| Номер модели: | H76 |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | лично переговорить |
| Упаковывая детали: | Подходящие полистроительные корпуса в соответствии с различными структурами клапанов |
| Время доставки: | 7-30 дней |
| Условия оплаты: | Л/К, Т/Т, западное соединение |
|
Подробная информация |
|||
| Материал диска: | CF8M/CF8/CF3/CF3M/WCB | Середина: | Вода, газ, нефть. |
|---|---|---|---|
| Размер: | DN50 ~ DN600 | Стандартный: | ANSI/GB/DIN |
| Материал корпуса: | CF8M/CF8/CF3/CF3M/WCB | МПА: | 1,0 МПа/1,6 МПа/2,5 МПа |
| Весна: | СС304/СС316 | ||
| Выделить: | DN80 Чугунный стальной обратный клапан,ANSI150LB Двухслойный невозвратный клапан,с металлическим сиденьем |
||
Характер продукции
DN80 ANSI150LB RF Двойная дверная пластина, литая сталь, металлическое сиденье, вафельный обратный клапан, обратные клапаны
Технические характеристики
Дизайн согласно API594.API6D.ДЖБ/Т8937
Лицом к лицу согласно API594.API6D.DIN3202.ДЖБ/Т8937
Номинальное давление и температура в соответствии сAPI598
Приложение
В двухпластинчатом обратном клапане используются две подпружиненные пластины, шарнирно закрепленные на центральном шарнирном штифте. Внутренняя часть клапана состоит из двух полукруглых пружин и поверхности пластины и фиксируется на корпусе клапана штифтом, а пружина деформируется, закрывая тарелку клапана, а давление жидкости заставляет пружину открываться. Деформация происходит быстро, что защищает трубу от повреждения гидроударом.
Габаритный чертеж
| DN | л | Д | Д2 | Д3 |
| 50 | 60 | 108 | 51 | 56 |
| 65 | 67 | 128 | 65 | 73 |
| 80 | 73 | 142 | 80 | 88 |
| 100 | 73 | 162 | 102 | 108 |
| 125 | 86 | 192 | 127 | 132 |
| 150 | 98 | 218 | 152 | 160 |
| 200 | 127 | 273 | 203 | 210 |
| 250 | 146 | 328 | 254 | 266 |
| 300 | 181 | 378 | 305 | 310 |
| 350 | 184 | 438 | 350 | 355 |
Особенность
1.Компактный цельный дизайн в форме пластины;
2. Центральная стойка полностью поддерживает внутреннюю сборку без внешних штифтов и заглушек;
3.Максимальная площадь потока снижает потерю давления;
4. Конструкция с двумя пластинами обеспечивает повышенную прочность при сокращении времени открытия и закрытия;
5. Торсионные пружины способствуют закрытию пластины клапана, предотвращая реверс потока. Постоянная реакция клапана обеспечивает защиту от захлопывания и гидравлического удара.
6. Вал имеет прочную, устойчивую к коррозии конструкцию;
7.Опоры вала действуют как упоры, предотвращая чрезмерный ход пластин клапанов. Они устойчивы к коррозии, имеют большие опорные поверхности вала и легко снимаются для внутренней сборки, обслуживания или замены.
8.Упорные шайбы уменьшают трение и износ шарниров клапанной пластины.
Упаковка и доставка
Детали упаковки: Мы подбираем подходящие деревянные ящики по разным клапанам и организуем упаковку квалифицированными работниками в случае ушиба. Экспедитор, сотрудничающий на долгосрочной основе, без промедления забронирует для нас место, проведет таможню и транспортировку. Есть три способа транспортировки: по морю, по воздуху и по железной дороге. Мы организуем транспортировку в соответствии с потребностями клиентов.
Детали доставки: согласно заказу, 7~60дней
Часто задаваемые вопросы
Вопрос: вы торговая компания или производитель?
О: мы являемся производителем более 16 лет.
В: Сколько времени занимает ваша доставка?
О: согласно заказу, 7-60 дней.
Вопрос: предоставляете ли вы образцы? это бесплатно или за дополнительную плату?
О: Да, мы можем предложить образец бесплатно, но не оплачиваем стоимость перевозки.
Вопрос: Каковы ваши условия оплаты?
О: Оплата <= 1000 долларов США, 100% предоплата. Оплата> = 1000 долларов США, 30% банковский перевод заранее, остаток перед отправкой.
