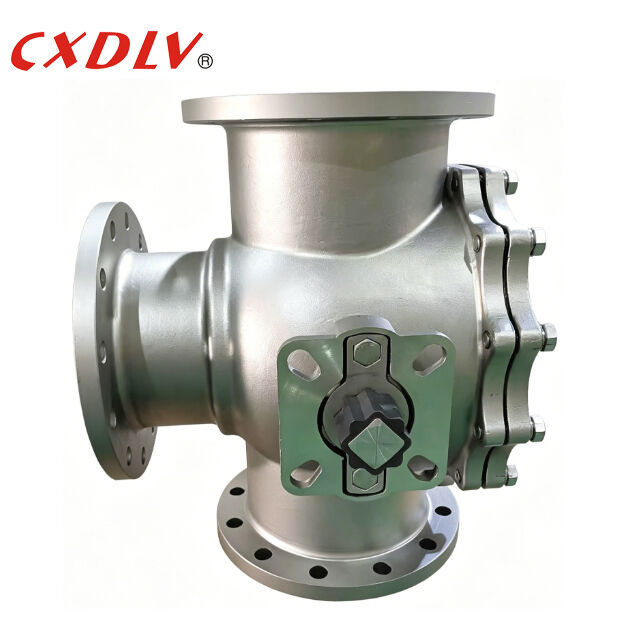

4-сторонний фланцевый шаровой клапан подключения PN16 RF корпус из нержавеющей стали PTFE сиденье с ISO5211 установкой
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | CXDLV |
| Сертификация: | CE&ISO |
| Номер модели: | Q44F/Q45F |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт. |
|---|---|
| Цена: | лично переговорить |
| Упаковывая детали: | Подходящие фанерные чехлы в соответствии со структурой различных клапанов |
| Время доставки: | 5 ~ 25 рабочих дней |
| Условия оплаты: | T/T, PayPal, Western Union, D/A, L/C, D/P, Moneygram |
| Поставка способности: | 500pcs/mon |
|
Подробная информация |
|||
| Материал корпуса: | CF8, CF8M, WCB, CF3, CF3M | Материал мяча: | CF8, CF8M |
|---|---|---|---|
| Материал сиденья: | ПТФЭ | Модель порта: | Л-порт, Т-порт |
| Стандартный: | GB/ANSI/JIS | Модель №: | Q44F-16P,Q45F-16C |
| Выделить: | 4-сторонний фланцевый шаровой клапан PN16,шаровый клапан из нержавеющей стали с сиденьем из ПТФЕ,ISO5211 шаровый клапан для установки |
||
Характер продукции
4-ходовой шаровой кран с фланцевым соединением PN16 RF, корпус из нержавеющей стали, седло из ПТФЭ с монтажной площадкой ISO5211
Спецификации
Литой плавающий шаровой кран
Применимые стандарты:
- Проектирование и производство: GB12237-89
- Соединение: JB/T79
- Противопожарные испытания: API607 4-е издание 1993 г.
- Испытания и инспекция: GB/T13927-1992
Диапазон размеров:
- DN15 ~ DN200
Номинальное давление:
- PN16 PN25 PN40
Диапазон температур:
- -20°C~185°C
Трехходовой шаровой крандоступен в версиях T и L. Тип T позволяет трем ортогональным трубам сообщаться друг с другом и отключать третий канал, выполняя функцию разделения и объединения.
Трехходовой шаровой кран типа L может соединять только две трубы, ортогональные друг другу, и не может одновременно поддерживать соединение третьей трубы, только распределять. Ониспользуется для отключения обоих впускных отверстий от одного выпускного или может соединять одно из двух впускных отверстий с одним выпускным. Другие типы 3-портовых клапанов могут быть разработаны для других возможных схем и положений потока.
| Давление | Размер | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | F5 | 4-φ6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 |
Применение
Клапан в основном используется в промышленных системах циркуляции воды и водоотведения, городских системах водоснабжения и водоотведения, в высотных зданиях и гостиницах для напорных выпускных отверстий насосов, используется для обратного потока воды и устранения разрушительного гидроудара, гарантируя безопасную работу трубопроводной сети. Разработан с полным учетом экологических требований, без вибрации, без шума, плавная работа, обеспечивая тишину в гостиницах и жилых домах, а также функции энергосбережения.
Почему выбирают нас?
1. Гидравлическое сопротивление низкое, а коэффициент сопротивления равен длине трубопровода.
2. Конструкция простая, размер небольшой и вес легкий.
3. Компактный и надежный, с хорошими герметизирующими свойствами. Широко используется также в вакуумных системах.
4. Удобство эксплуатации, быстрое открытие и закрытие, поворот на 90° от полного открытия до полного закрытия, что удобно для дистанционного управления.
5. Удобство обслуживания, шаровой кран имеет простую конструкцию, а уплотнительное кольцо обычно подвижное, и разборка и замена относительно удобны.
6. При полном открытии или полном закрытии поверхность уплотнения шара и седла клапана изолирована от среды, и среда не вызывает эрозии поверхности уплотнения клапана.
7. Широкий спектр применения, от малых до нескольких миллиметров, до нескольких метров, от высокого вакуума до высокого давления.
