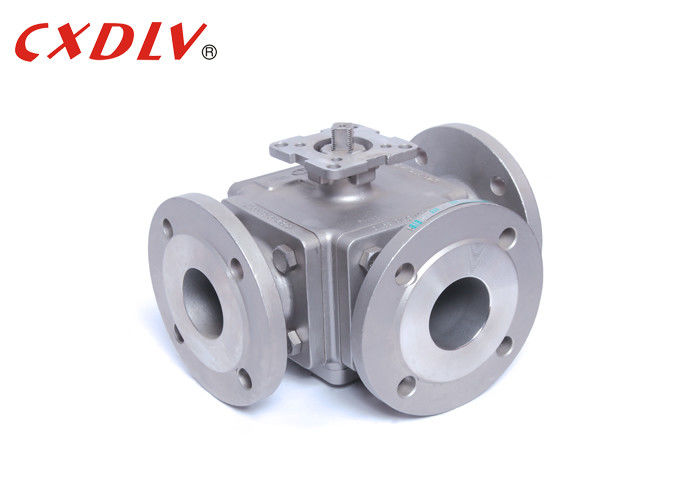

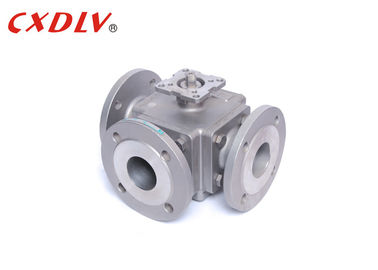

Шаровой кран из нержавеющей стали 3-ходовой, T-образный/L-образный, с площадкой ISO5211 и номинальным давлением PN16
Подробная информация о продукте:
| Место происхождения: | КИТАЙ |
| Фирменное наименование: | CXDLV |
| Сертификация: | CE&ISO |
| Номер модели: | Q44F/Q45F |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт |
|---|---|
| Цена: | лично переговорить |
| Упаковывая детали: | Подходящие фанерные чехлы в соответствии со структурой различных клапанов |
| Время доставки: | 5 ~ 25 рабочих дней |
| Условия оплаты: | T/T, PayPal, Western Union, D/A, L/C, D/P, Moneygram |
| Поставка способности: | 500pcs/mon |
|
Подробная информация |
|||
| Материал тела: | CF8, CF8M, WCB, CF3, CF3M | Мяч материал: | CF8, CF8M |
|---|---|---|---|
| Материал места: | PTFE | Модель порта: | Л-порт, Т-порт |
| Стандартный: | GB/ANSI/JIS | Модель №: | Q44F-16P,Q45F-16C |
Характер продукции
Трехсторонний шаровой клапан с флангером и высоким давлением для тяжелых применений с давлением ISO5211 TOP и PN16
Спецификации
Отливка плавучего шарового клапана
Применимые стандарты:
- Конструкция и изготовление:GB12237-89
- Соединение: JB/T79
- Огнестойкость: API607 4 1993
- Испытание и инспекция:GB/T13927-1992
Диапазон размеров:
- DN15 ~ DN200
Нагрузка:
- PN16 PN25 PN40
Диапазон температуры:
- -20°C~185°C
Трехсторонний шаровой клапанT-тип позволяет трем ортогональным трубам общаться друг с другом и отрезать третий канал, чтобы функционировать как разделение и слияние.
Тип трехстороннего шарового клапана L может соединять только две трубы, которые являются ортогональными друг к другу, и не может держать третью трубу, соединенную друг с другом одновременно, только для распределения.используется для отсоединения обоих входов от одного выхода или может соединять один из двух входов к одному выходу.Другие типы трехпортовых клапанов могут быть спроектированы для других возможных схем и положений направления потока.
| Давление | Размер | Л | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 15 | 130 | 65 | 95 | 65 | 45 | 4-14 | Ф5 | 4-φ6 |
| 20 | 160 | 80 | 105 | 75 | 55 | 4-14 | F5-F7 | 4-φ8 | |
| 25 | 180 | 90 | 115 | 85 | 68 | 4-14 | F5-F7 | 4-φ8 | |
| 32 | 200 | 100 | 135 | 100 | 78 | 4 - 18 | F5-F7 | 4-φ8 | |
| 40 | 220 | 110 | 145 | 110 | 88 | 4 - 18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4 - 18 | F7-F10 | 4-φ10 |
Применение
Вентиль в основном используется в промышленном циркулирующем водоснабжении и водоотведении, городском водоснабжении и водоотведении, многоэтажных зданиях и отелях с выходом воды под давлением насоса,используется для сокращения воды и устранения разрушительного водяного молотка , гарантируют безопасную работу трубопроводной сети, разработанной с учетом требований окружающей среды, без вибраций, без шума, бесперебойной работы,жилой тихий и имеет энергосберегающие функции.
Почему выбрали нас?
1Сопротивление жидкости низкое, а коэффициент сопротивления равен длине трубы.
2Структура проста, небольшая по размеру и легкая по весу.
3Он компактный и надежный, и имеет хорошие герметичность.
4Операция удобна, открытие и закрытие быстрые, и вращение составляет 90° от полного открытия до полного закрытия, что удобно для дистанционного управления.
5Услуги по техническому обслуживанию удобны, шаровой клапан имеет простую структуру, а уплотнительное кольцо обычно подвижное, а демонтаж и замена относительно удобны.
6При полном открытии или полном закрытии уплотнительная поверхность шарика и сиденья клапана изолированы от среды, и среда не вызывает эрозии уплотнительной поверхности клапана.
7Можно применять широкий спектр применений, от небольших до нескольких миллиметров, до нескольких метров, от высокого вакуума до высокого давления.
