Голый ствол полный порт 3-сторонний фланцевый конец дивертера шаровой клапан T-порт
Подробная информация о продукте:
| Место происхождения: | КИТАЙ |
| Фирменное наименование: | CXDLV |
| Сертификация: | CE&ISO |
| Номер модели: | Q45F |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт |
|---|---|
| Цена: | лично переговорить |
| Упаковывая детали: | Подходящие фанерные чехлы в соответствии со структурой различных клапанов |
| Время доставки: | 5 ~ 25 рабочих дней |
| Условия оплаты: | T/T, PayPal, Western Union, D/A, L/C, D/P, Moneygram |
| Поставка способности: | 500pcs/mon |
|
Подробная информация |
|||
| Высказывание: | Задействован | Материал тела: | WCB/CF8/CF8M/CF3M |
|---|---|---|---|
| Связь: | Фланец | Структура: | Плавающий шариковый клапан |
| Заседание: | T-Bore | Модель №: | Q45F-16 |
| Материал места: | PTFE, PPL, DAKIN PTFE | ||
| Выделить: | Голый ствол полный портовый шаровой клапан,Фланцевый конечный шаровой клапан дивертера,Диверсионный шаровой клапан |
||
Характер продукции

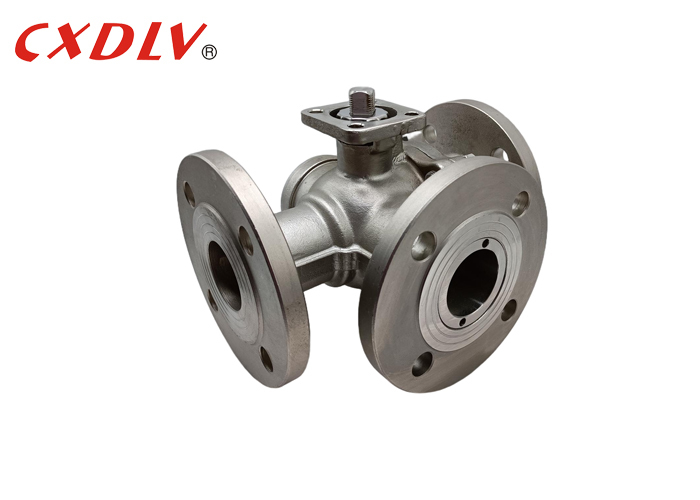

Шаровой кран с тремя проходами с фланцевым соединением и Т-образным проходом
Технические характеристики
Трехходовой шаровой кран с полным проходом
Применимые стандарты:
- Конструкция и производство: GB12237-89
- Соединение: HG/T20592, GB/T9113
- Огнестойкость: API607 4-е издание 1993 г.
- Испытания и контроль: GB/T13927-1992
Диапазон размеров:
- DN15 ~ DN200
Номинальное давление:
- PN16 PN25 PN40
Диапазон температур:
- -20°C~185°C
Трехходовой шаровой кран доступен в T- и L-версиях. T-тип позволяет трем ортогональным трубам сообщаться друг с другом и отключать третий канал для выполнения функций разделения и объединения. L-тип трехходового шарового крана может соединять только две трубы, ортогональные друг другу, и не может поддерживать одновременное соединение третьей трубы, только для распределения.
| Давление | Размер | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 32 | 200 | 100 | 140 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 |
| 40 | 220 | 110 | 150 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 165 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
| 65 | 260 | 130 | 185 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 | |
| 80 | 280 | 140 | 200 | 160 | 138 | 8-18 | F10-F12 | 4-φ12 |
Применение
1. Нефтеперерабатывающие заводы
2. Нефтехимия
3. Оборудование для химических процессов
4. Применения для управления технологическими процессами
5. Применения для воды и сточных вод
6. Применения для трубопроводов
Особенности
1. Фиксирующие ручки, которые фиксируются под углом 90 градусов и с интервалами до 360 градусов
2. Качественные литые компоненты
3. Антистатические заземляющие устройства
4. Монтажные конфигурации привода типа ISO
5. Доступны различные специальные материалы седла
