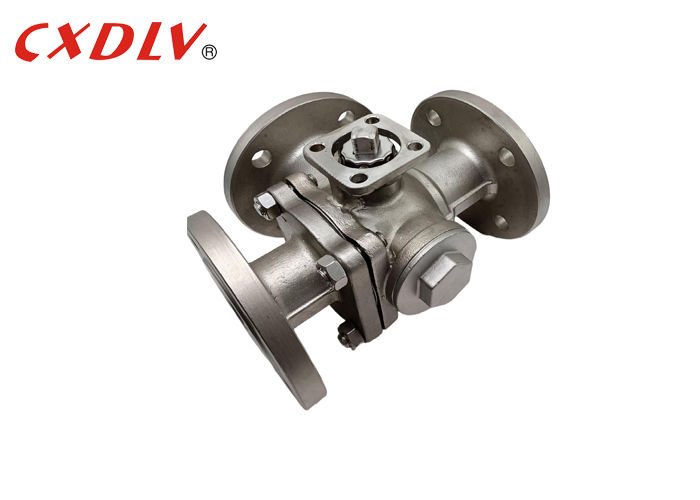

Шаровой клапан с фланцевым соединением и Т-образным проходом, с площадкой для монтажа ISO5211, без привода
Подробная информация о продукте:
| Место происхождения: | КИТАЙ |
| Фирменное наименование: | CXDLV |
| Сертификация: | CE&ISO |
| Номер модели: | Q45F-16P |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт |
|---|---|
| Цена: | лично переговорить |
| Упаковывая детали: | Подходящие фанерные чехлы в соответствии со структурой различных клапанов |
| Время доставки: | 5 ~ 25 рабочих дней |
| Условия оплаты: | T/T, PayPal, Western Union, D/A, L/C, D/P, Moneygram |
| Поставка способности: | 500pcs/mon |
|
Подробная информация |
|||
| Материал тела: | CF8, CF8M, WCB, CF3, CF3M | Мяч материал: | CF8, CF8M, WCB |
|---|---|---|---|
| Материал места: | PTFE, PPL, DAKIN PTFE | Модель порта: | Т |
| Стандартный: | GB/ANSI/JIS | Модель №: | Q45F-16P |
| Выделить: | Шаровой кран с фланцем и Т-образным портом,шаровой кран с фланцем и монтажной площадкой 5211 |
||
Характер продукции
Шаровой клапан с фланцевым Т-образным портом с монтажной площадкой ISO5211, голый шток
Технические характеристики
Литой плавающий шаровой клапан
Применимые стандарты:
- Проектирование и изготовление: GB12237-89
- Соединение: HG/T20592
- Испытание на огнестойкость: API607 4-е издание, 1993 г.
- Испытания и контроль: GB/T13927-1992
Диапазон размеров:
- DN15 ~ DN200
Номинальное давление:
- PN16 PN25 PN40
Диапазон температур:
- -20°C~185°C
Трехходовой шаровой клапандоступен в T- и L-версиях. T-тип позволяет трем ортогональным трубам сообщаться друг с другом и перекрывать третий канал для выполнения функций разделения и объединения.
L-тип трехходового шарового клапана может соединять только две трубы, ортогональные друг другу, и не может одновременно поддерживать соединение третьей трубы, только для распределения. Он используется для отключения обоих входов от одного выхода или для соединения одного из двух входов с одним выходом. Другие виды 3-портовых клапанов могут быть разработаны для других возможных схем и положений направления потока.
| Давление | Размер | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 32 | 200 | 100 | 135 | 100 | 78 | 4-18 | F5-F7 | 4-φ8 |
| 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 | |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 |
Применение
Клапан в основном используется в системах промышленного водоснабжения и водоотведения, городском водоснабжении и водоотведении, высотных зданиях и отелях для напорного выхода воды из насоса, используется для перекрытия обратной воды и устранения разрушительного гидроудара, гарантирует безопасную работу трубопроводной сети. Разработан с учетом экологических требований, без вибрации, без шума, плавная работа, обеспечивает тишину в отелях, жилых помещениях и имеет энергосберегающие функции.
Почему стоит выбрать нас?
1. Сопротивление жидкости низкое, и коэффициент сопротивления равен длине трубы.
2. Конструкция простая, небольшие размеры и легкий вес.
3. Он компактный и надежный, обладает хорошими герметизирующими свойствами. Он также широко используется в вакуумных системах.
4. Эксплуатация удобна, открытие и закрытие быстрое, а поворот составляет 90° от полного открытия до полного закрытия, что удобно для дистанционного управления.
5. Обслуживание удобно, шаровой клапан имеет простую конструкцию, а уплотнительное кольцо обычно подвижно, и разборка и замена относительно удобны.
6. При полном открытии или полном закрытии уплотнительная поверхность шара и седла клапана изолирована от среды, и среда не вызывает эрозии уплотнительной поверхности клапана.
7. Широкий спектр применения, от небольших до нескольких миллиметров, до нескольких метров, от высокого вакуума до высокого давления.
