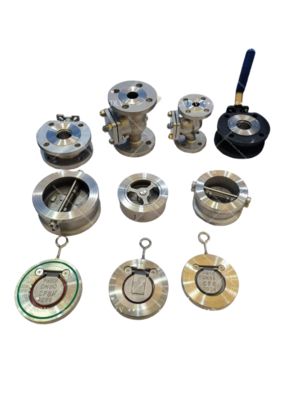

CF8M Flap Check Valve Фабрика Прямая продажа высококачественного нержавеющего стали Серебро OEM Стандартный Двухпластинный контрольный клапан Общий
Подробная информация о продукте:
| Place of Origin: | China |
| Фирменное наименование: | CXDLV |
| Сертификация: | CE,ISO,TS |
| Model Number: | H74F |
Оплата и доставка Условия:
| Minimum Order Quantity: | 1pc |
|---|---|
| Packaging Details: | Suitable Plywood Cases according to different valves' structure |
| Delivery Time: | 5~25 work days |
| Payment Terms: | T/T,L/C,,D/A,D/P,Western Union,MoneyGram |
| Supply Ability: | 1000pcs per Month |
|
Подробная информация |
|||
| Body: | CF8,CF8M,WCB... | Disc: | SS304,SS316 |
|---|---|---|---|
| Seat: | NBR, | Port Size: | DN40~DN600 |
| Working Temperature: | -20℃~+180℃ | Standard: | ANSI,ASME,API ,DIN, JIS,BS, GB |
| Pressure: | 150LB | Application: | Water,Oil,Gas... |
| Выделить: | Фабрика прямая продажа клапан-контроллер,CF8M клапан-контроллер |
||
Характер продукции
CF8M Клапан обратный поворотный Заводская прямая продажа высококачественной нержавеющей стали Серебряный OEM Стандартный двухдисковый обратный клапан общего назначения
Характеристики обратного клапана

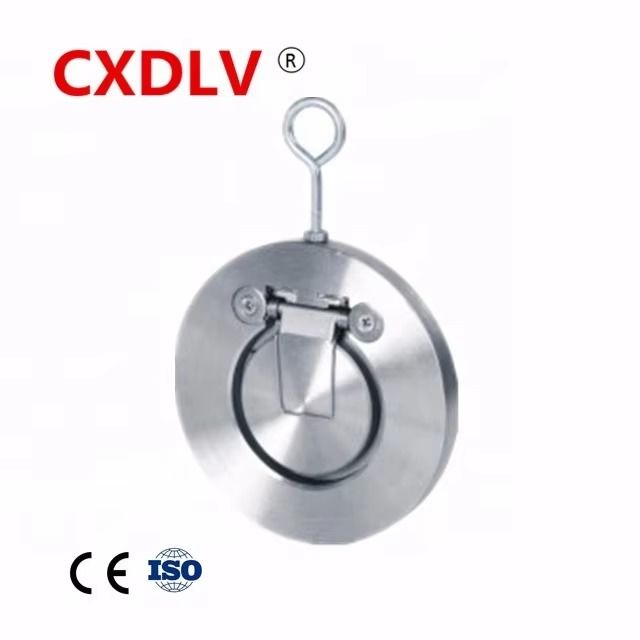

Однодисковый поворотный обратный клапан
Применимые стандарты:
- Проектирование и производство: ASTM B16.34
- Фланцевое соединение: ASTI16.5
- Испытания и контроль: API598
Диапазон размеров:
-1 1/2"~16"
Номинальное давление:
- ANSI 150LB,300LB
- JIS 10K,20K
Диапазон температур:
- -20°C~180°C
| Материал корпуса | Углеродистая сталь | CF8 | CF8M |
| Диск клапана | Углеродистая сталь | SS304 | SS316 |
| Болт, шайба | SS304 | SS304 | SS316 |
| Рым-болт | Оцинкованная углеродистая сталь | Оцинкованная углеродистая сталь | Оцинкованная углеродистая сталь |
| Уплотнительное кольцо | NBR,EPDM | ||
| Рабочая температура | -20℃~120℃ | -29℃~180℃ | -29℃~180℃ |
| Среда | Вода, пар, масло, газ | ||
| Стандарт | ANSI,DIN,JIS,JB | ||
(PN16)Размеры однодискового поворотного обратного клапана
(Единица измерения: мм)
| DN | A | L | ||
| PN16 | PN25 | PN16 | PN25 | |
| 100 | 162 | 168 | 16 | 16 |
| 125 | 192 | 194 | 16 | 16 |
| 150 | 218 | 225 | 19 | 19 |
| 200 | 273 | 285 | 28 | 28 |
Обзор обратного клапана
Обратные клапаны - это автоматические запорные клапаны, которые обычно используются для предотвращения обратного потока или дренажа в системе трубопроводов. Часто применяются на нагнетательной стороне насосов, обратные клапаны предотвращают слив системы, если насос останавливается, и защищают от обратного потока, который может повредить насос и/или другое оборудование.
Поворотный обратный клапан имеет плоский диск, который поворачивается или качается вокруг шарнирного штифта. Они недороги и имеют низкие характеристики потерь напора при полном открытии. Но из-за большого хода и инерции диска традиционный поворотный обратный клапан может ударяться в вертикальных трубопроводах. Поэтому эти клапаны иногда оснащаются рычагом и грузом. Они могут обрабатывать жидкости с твердыми частицами, такие как сточные воды.
Особенности:
- Экономичный дизайн: небольшой вес и короткая длина укладки обеспечивают экономию первоначальных затрат, требований к пространству и установки по сравнению с полнокорпусными поворотными обратными клапанами.
- Минимальные потери напора: потери напора минимизируются за счет обеспечения короткого, прямого и практически беспрепятственного пути потока
- Быстрое закрытие для уменьшения гидравлического удара: закрытие достигается с помощью полностью автоматического диска с пружинным приводом, который закрывается при скорости потока, близкой к нулю - легкая конструкция с одним диском создает положительное закрытие до реверса потока, что помогает свести к минимуму скачки давления
- Эластичные мягкие седла: в сочетании с прецизионно обработанными уплотнительными поверхностями помогают обеспечить герметичное уплотнение, которое соответствует или превосходит требования испытаний API 598
