Обратный клапан дисковый одностворчатый из нержавеющей стали H74F
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | CXDLV |
| Сертификация: | CE,ISO,TS |
| Номер модели: | H74F |
Оплата и доставка Условия:
| Количество мин заказа: | 1pc |
|---|---|
| Упаковывая детали: | Соответствующие случаи переклейки согласно структуре различных клапанов |
| Время доставки: | 5~25 дней работы |
| Условия оплаты: | T/T, аккредитив, , D/A, D/P, Western Union, MoneyGram |
| Поставка способности: | 1000 штук в месяц |
|
Подробная информация |
|||
| Тело: | CF8, CF8M, WCB… | Диск: | SS304,SS316 |
|---|---|---|---|
| Сиденье: | NBR, | Размер порта: | DN40 ~ DN600 |
| Рабочая температура: | -20℃~+180℃ | стандартный: | ANSI, ASME, API, DIN, JIS, BS, GB |
| Давление: | 150 фунтов | Приложение: | Вода, масло, газ… |
| Выделить: | Обратный клапан дисковый из нержавеющей стали,Дисковый одностворчатый обратный клапан,Обратный клапан одностворчатый H74F |
||
Характер продукции

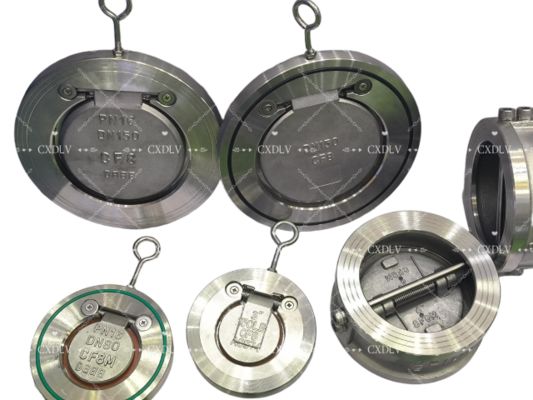

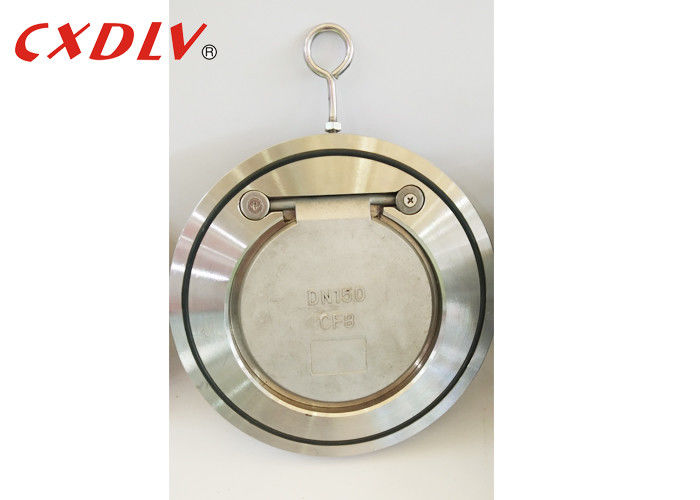

Обратный клапан однодисковый межфланцевый из нержавеющей стали H74
Характеристики обратного клапана
Однодисковый поворотный обратный клапан межфланцевый
Применимые стандарты:
- Проектирование и изготовление: ASTM B16.34
- Фланцевое соединение: ASTI16.5
- Испытания и контроль: API598
Диапазон размеров:
-1 1/2"~16"
Класс давления:
- ANSI 150LB,300LB
- JIS 10K,20K
Диапазон температур:
- -20°C~180°C
| Материал корпуса | Углеродистая сталь | CF8 | CF8M |
| Диск клапана | Углеродистая сталь | SS304 | SS316 |
| Болт, шайба | SS304 | SS304 | SS316 |
| Рым-болт | Оцинкованная углеродистая сталь | Оцинкованная углеродистая сталь | Оцинкованная углеродистая сталь |
| Уплотнительное кольцо | NBR,EPDM | ||
| Рабочая температура | -20℃~120℃ | -29℃~180℃ | -29℃~180℃ |
| Среда | Вода, пар, масло, газ | ||
| Стандарт | ANSI, DIN, JIS, JB | ||
Обзор обратного клапана
Обратные клапаны - это автоматические запорные клапаны, которые обычно используются для предотвращения обратного потока или дренажа в трубопроводной системе. Часто применяются на нагнетательной стороне насосов, обратные клапаны предотвращают слив системы, если насос останавливается, и защищают от обратного потока, который может повредить насос и/или другое оборудование.
Поворотный обратный клапан имеет плоский диск, который поворачивается или качается вокруг шарнирного штифта. Они недороги и имеют низкие характеристики потерь напора при полном открытии. Но из-за большого хода и инерции диска традиционный поворотный обратный клапан может ударяться в вертикальных трубопроводах. Поэтому эти клапаны иногда оснащаются рычагом и грузом. Они могут обрабатывать жидкости с твердыми частицами, такие как сточные воды.
Особенности:
- Экономичный дизайн: малый вес и короткая длина укладки обеспечивают экономию первоначальных затрат, требований к пространству и установки по сравнению с полнокорпусными поворотными обратными клапанами.
- Минимальные потери напора: потери напора минимизируются за счет обеспечения короткого, прямого и практически беспрепятственного пути потока
- Быстрое закрытие для уменьшения гидравлического удара: закрытие достигается с помощью полностью автоматического диска с пружинным приводом, который закрывается при скорости потока, близкой к нулю - легкая конструкция с одним диском создает положительное закрытие до реверсирования потока, что помогает свести к минимуму скачки
- Эластичные мягкие седла: в сочетании с прецизионно обработанными уплотнительными поверхностями помогают обеспечить герметичное уплотнение, которое соответствует или превосходит требования испытаний API 598
