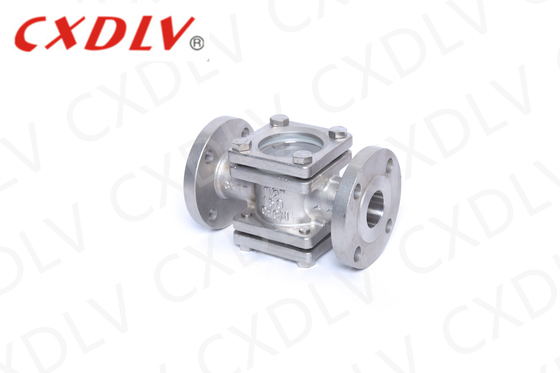

Двухгранное стекло из нержавеющей стали CF8 для визуализации потока под высоким давлением
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | CXDLV |
| Сертификация: | CE&ISO |
| Номер модели: | стекло видимости |
Оплата и доставка Условия:
| Количество мин заказа: | 1 PC |
|---|---|
| Цена: | лично переговорить |
| Упаковывая детали: | Соответствующие случаи переклейки согласно различной структуре клапанов |
| Время доставки: | 5~25 дней работы |
| Условия оплаты: | T/T, PayPal, Western Union, D/A, L/C, D/P, Moneygram |
| Поставка способности: | 500pcs/Mon |
|
Подробная информация |
|||
| Материал корпуса: | Нержавеющая сталь | Стекло: | Боросиликат |
|---|---|---|---|
| Сиденье: | ПТФЭ | Структура: | Двойные окна |
| Размер клапана: | Ду15~Ду200 | Середина: | Водяной нефтяной газ |
| Выделить: | Стекло для визуализации высокого давления из нержавеющей стали,стекло для визуализации потока с двойным фланцем,Double flange flow visualization glass |
||
Характер продукции

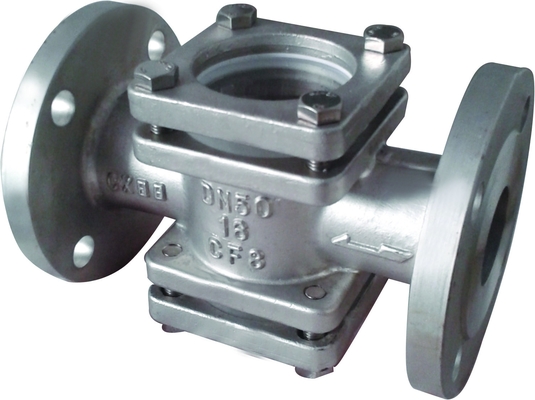

Двойной фланец PN40, смотровое стекло высокого давления, литая нержавеющая сталь CF8
Характеристика продукта
Смотровое стекло
Применимые стандарты:
- Проектирование и производство: ASTM B16.34.
- Фланцевое соединение: ASTI16.5
- Испытание и проверка: API598.
Диапазон размеров:
- Ду15~Ду150
Номинальное давление:
- ГБ PN16
Диапазон температур:
--20°К~185°К
Индикаторы потока обеспечивают визуальный обзор трубопроводов или герметичных сосудов, позволяя пользователю сразу увидеть наличие потока, а также наблюдать за цветом, объемом и состоянием потока.
В нашем ассортименте индикаторов расхода можно выбрать корпуса из нержавеющей стали, углеродистой стали или бронзовой стали, они подходят для промышленного применения с рабочей температурой до 250°C и рабочим давлением до 16 бар для стандартного диапазона и 40 бар для диапазона высокого давления.
Технические данные
| DN | ЧАС | л | Д | Д1 | Д2 | Z-φd | б | Вт | φ | Э |
| 15 | 72 | 130 | 89 | 60,5 | 35 | 4-16 | 11,5 | 60х60 | 50 | 10 |
| 20 | 82 | 150 | 98 | 70 | 43 | 4-16 | 12 | 72×72 | 60 | 10 |
| 25 | 92 | 160 | 108 | 79,5 | 51 | 4-16 | 13 | 80х80 | 65 | 12 |
| 32 | 105 | 180 | 117 | 89 | 64 | 4-16 | 14 | 90×90 | 75 | 12 |
| 40 | 115 | 200 | 127 | 98,5 | 73 | 4-16 | 15 | 100×100 | 85 | 12 |
| 50 | 140 | 230 | 152 | 120,5 | 92 | 4-19 | 16 | 110×110 | 95 | 15 |
Примечание
Помните, что, вопреки распространенному мнению, каждое смотровое стекло подвержено износу. Линзу и уплотнительные прокладки следует периодически заменять до появления явных признаков износа. Поэтому мы рекомендуем вам регулярно проверять смотровое стекло и всегда заказывать запасное стекло и уплотнения вместе со смотровым стеклом.
Приложение
1. Коммунальные услуги и электроэнергия
2. Еда и напитки
3. Биотопливо
4. Очистка и управление сточными водами
5. И химическая/нефтехимическая
Выбор модели
| Название продукта | Индикатор смотрового стекла потока | |||
| Связь | Фланец | Нить | ||
| Давление | ДИН/ДЖИС/АНСИ | 0,6 МПа | ||
| Материал | 1)CF8/SS304 2)CF8M/SS316 3)Углеродистая сталь | |||
