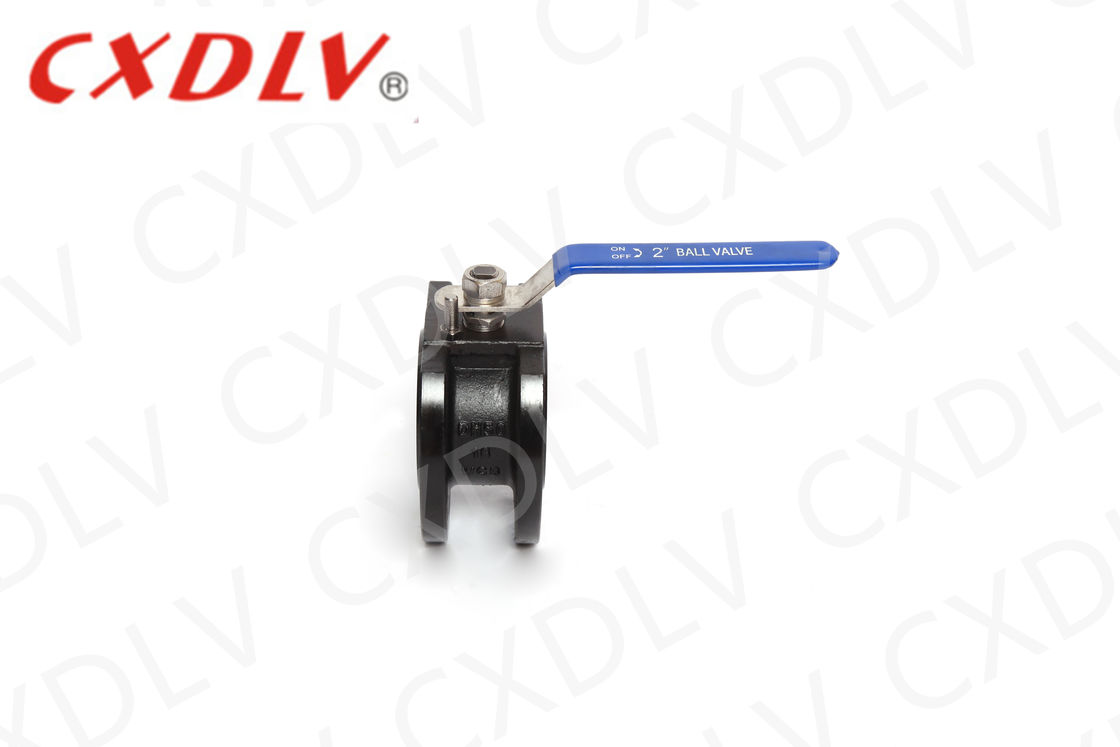

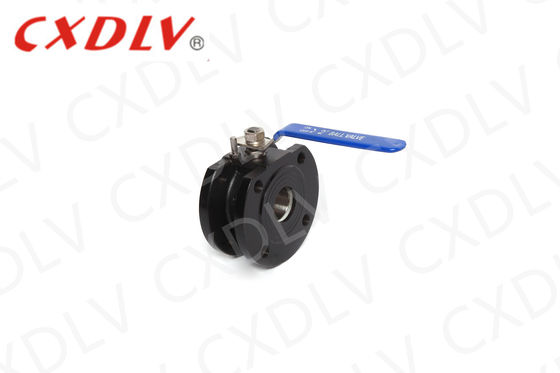

Круглый клапан WCB из углеродистой стали с сиденьем PPL и размером DN50 для управления газом нефти и воды
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | CXDLV |
| Сертификация: | CE&ISO |
| Номер модели: | Q71F |
Оплата и доставка Условия:
| Количество мин заказа: | 1 PC |
|---|---|
| Цена: | лично переговорить |
| Упаковывая детали: | Соответствующие случаи переклейки согласно различной структуре клапанов |
| Время доставки: | 5~25 дней работы |
| Условия оплаты: | T/T, PayPal, западное соединение, D/A, L/C, D/P, MoneyGram |
| Поставка способности: | 500pcs/Mon |
|
Подробная информация |
|||
| Материал клапана: | WCB | Сиденье: | PPL |
|---|---|---|---|
| Упаковка: | гибкий графит | Соединение: | Вафля |
| Размер: | DN50 | Модель: | Q71F |
| Выделить: | Круглый клапан с фланцевой пластиной,регулируемый фланцевый шаровой клапан,клапан с фланцевой клапаной для газовой целлюлозы |
||
Характер продукции
Применимые стандарты:
- Проектирование и производство: GB/T12237/1989.
- Соединение: ДЖБ/Т79
- Испытание на огнестойкость: GB/T13927-1992
Диапазон размеров:Ду15 ~ Ду200
Номинальное давление:1,6 ~ 4,0 МПа
Диапазон температур:-20°С ~ 350°С
Вафельный шаровой кран — это новое поколение шаровых кранов с ультракоротким фланцевым расстоянием, разработанное с использованием итальянской технологии для локализованного дизайна. Форма шарового канала — прямоугольная, V-образная и О-образная. Продукт имеет компактную структуру, небольшой размер, легкий вес и удобную установку.
Единица измерения: мм
| Давление | Размер | л | Д | Д1 | Д2 |
|---|---|---|---|---|---|
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
| 65 | 95 | 180 | 140 | 120 | |
| 80 | 118 | 195 | 160 | 135 | |
| 100 | 140 | 215 | 180 | 155 | |
| 125 | 195 | 245 | 210 | 185 | |
| 150 | 225 | 280 | 240 | 210 | |
| 200 | 275 | 335 | 295 | 265 |
Вафельный шаровой клапан может широко использоваться в нефтяной, химической, металлургической, электроэнергетической, легкой промышленности и других областях для автоматической регулировки или отключения нефти, воды, газа, целлюлозы или волокнистой жидкости.
- Уникальная конструкция эксцентрика обеспечивает передачу без трения между уплотнительными поверхностями, что продлевает срок службы клапана.
- Эластичное сиденье, создаваемое крутящим моментом.
- Оригинальная конструкция клина обеспечивает более плотную и плотную функцию автоматического уплотнения клапана с компенсационной и нулевой утечкой между уплотняющими поверхностями.
- Небольшой размер, легкий вес и простота установки.
- Пневматические и электрические устройства могут быть настроены в соответствии с требованиями пользователя для удовлетворения потребностей в дистанционном и программном управлении.
- Сменный материал седла можно применять к различным средам.
Вафельный шаровой кран
| Модель № | Рабочее давление/МПа | Применимая температура/℃ | Применимая среда |
|---|---|---|---|
| Q71F-16P | 1,6 | ПТФЭ≤150 ППЛ≤250 | Нитроза |
| Q71F-25P | 2,5 | Нитроза | |
| Q71F-16Ti | 1,6 | Окисляющая коррозионная среда | |
| Q71F-25Ti | 2,5 | Окисляющая коррозионная среда |
