| МОК: | 1 PC |
| цена: | Negotiation |
| стандартная упаковка: | Соответствующие случаи переклейки согласно различной структуре клапанов |
| Срок доставки: | 5~25 дней работы |
| способ оплаты: | T/T, PayPal, западное соединение, D/A, L/C, D/P, MoneyGram |
| Пропускная способность: | 500pcs/Mon |

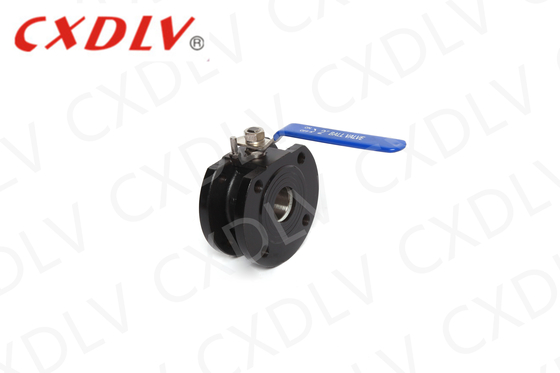

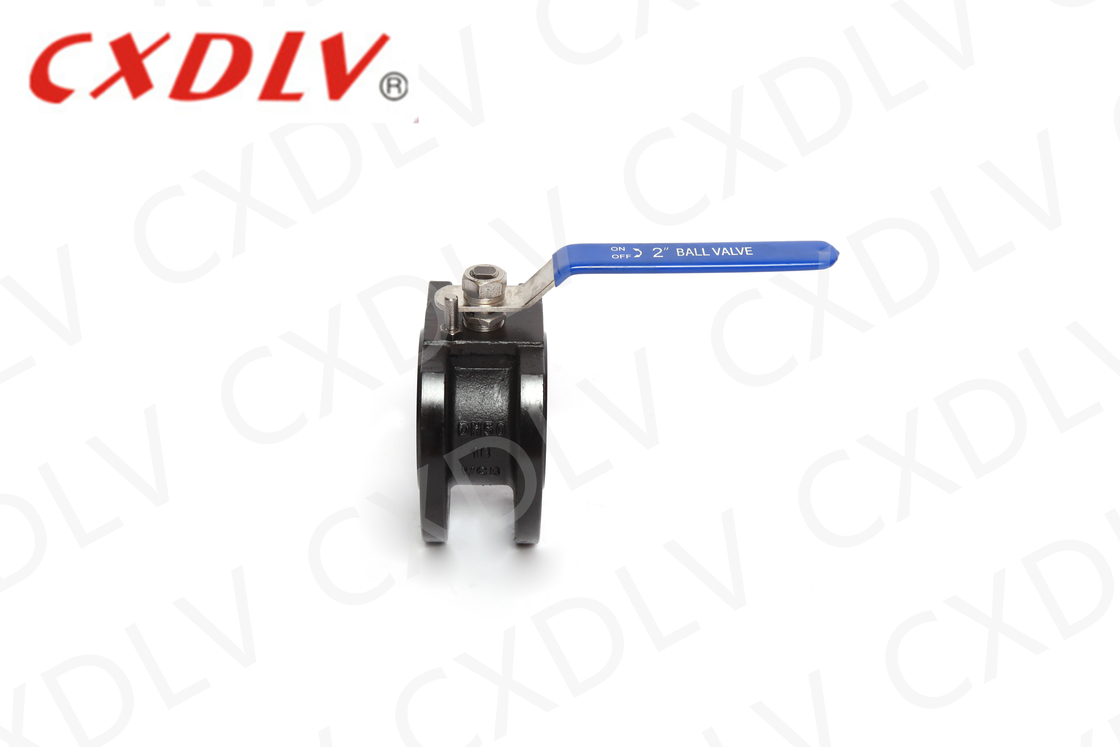

WCB Carbon Steel Wafer Thin Flanged Ball Valve с ручкой из нержавеющей стали
Характеристики продукта
1PC Вафловый шаровой клапан
Применимые стандарты:
- Проектирование и изготовление: GB / T12237 / 1989
- Соединение: JB / T79
- Испытание огнестойкости: GB / T13927 - 1992
Диапазон размеров:
- DN15 ~ DN200
Номинальное давление:
- 1,6 ~ 4,0 МПа
Диапазон температуры:
- 20 °C ~ 350 °C
Wafer Ball Valve представляет собой новое поколение шарового клапана с ультракоротким расстоянием фланца, разработанного с использованием итальянской технологии для локализованного проектирования.В-образные и О-образныеПродукт имеет характеристики компактной структуры, небольшого размера, легкого веса и удобной установки.
| Единица: мм | |||||
| Давление | Размер | Л | D | D1 | D2 |
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
| 65 | 95 | 180 | 140 | 120 | |
| 80 | 118 | 195 | 160 | 135 | |
| 100 | 140 | 215 | 180 | 155 | |
| 125 | 195 | 245 | 210 | 185 | |
| 150 | 225 | 280 | 240 | 210 | |
| 200 | 275 | 335 | 295 | 265 | |
Применение
Вафельный шаровой клапан может широко использоваться в нефтедобывающей, химической, металлургической, электростанции, легкой промышленности и других областях для автоматического регулирования или отключения нефти, воды, газа и целлюлозы или волокнистой жидкости.
Сила
1Уникальная конструкция эксцентрика обеспечивает бестревожную передачу между уплотнительными поверхностями, что продлевает срок службы клапана.
2Эластичность сиденья генерируется крутящим моментом.
3Интеллектуальная конструкция клина позволяет клапану иметь все более жесткую функцию автоматической герметизации, с компенсационной и нулевой утечкой между герметическими поверхностями.
4Небольшой размер, легкий вес, легкий вес и легко устанавливать.
5Пневматические и электрические устройства могут быть сконфигурированы в соответствии с требованиями пользователя для удовлетворения потребностей дистанционного управления и программного управления.
6Материал для замены сиденья может применяться на различных носителях.
Выбор модели
Круглый клапан для вафелей
| Модель No | Рабочее давление / МПА |
Применимая температура /°C |
Применимое среднее |
| Q71F-16P | 1.6 | PTFE≤150 PPL ≤ 250 |
Нитроз |
| Q71F-25P | 2.5 | Нитроз | |
| Q71F-16Ti | 1.6 | Окислительная коррозионная среда | |
| Q71F-25Ti | 2.5 | Окислительная коррозионная среда |
Видео
Видео
Видео
Видео
Видео
Видео
Видео
Видео
|
|
