| МОК: | 1 PC |
| цена: | Negotiation |
| стандартная упаковка: | Соответствующие случаи переклейки согласно различной структуре клапанов |
| Срок доставки: | 5~25 дней работы |
| способ оплаты: | T/T, PayPal, западное соединение, D/A, L/C, D/P, MoneyGram |
| Пропускная способность: | 500pcs/Mon |

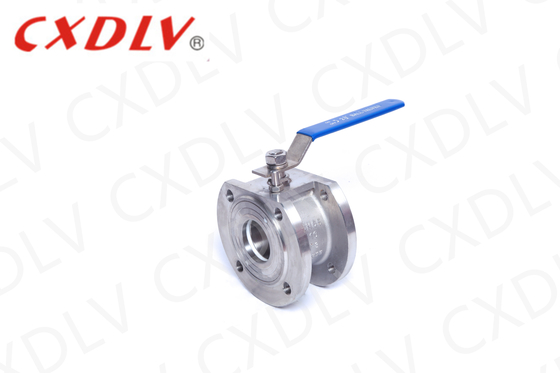

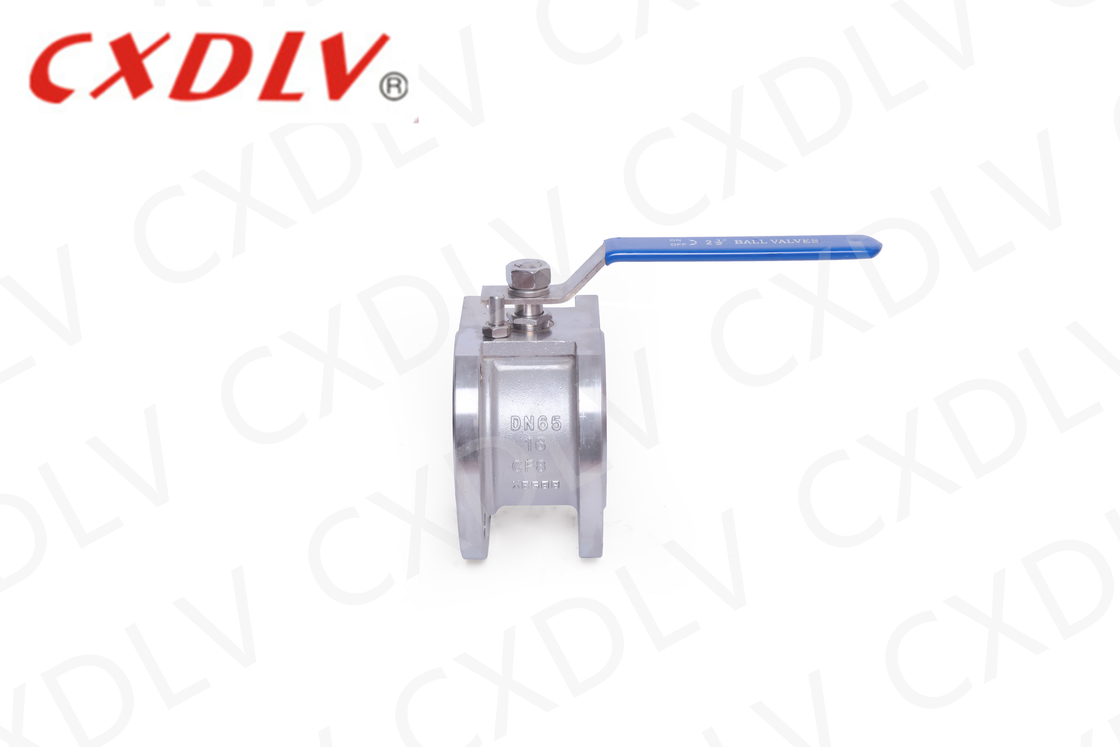

1pc Ручка вафли Фланцевый шаровой клапан PTFE PPL Сидение Италия шаровый клапан Нормальное давление
Общие особенности
Италия шаровой клапан
Применимые стандарты:
- Проектирование и изготовление: GB / T12237 / 1989
- Соединение: JB / T79
- Испытание огнестойкости: GB / T13927 - 1992
Диапазон размеров:
- DN15 ~ DN200
Номинальное давление:
- Конструкция 1,6 ~ 4,0 МПа
Предел температуры:
- 20 °C ~ 350 °C
Круговые клапаны типа вафеля(или называются Italy Super Thin Italy Super Thin рабочая температура 29~180°C ((запечатающее кольцо из RPTFE) или 29~180°C ((запечатающее кольцо из PPL полифенилена), чтобы достичь, чтобы отрезать или соединить среду в трубопроводе.или среды окислимости может быть применена в зависимости от материала дифференциального клапана принято.
| Единица: мм | |||||
| Давление | Размер | Л | D | D1 | D2 |
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
| 65 | 95 | 180 | 140 | 120 | |
| 80 | 118 | 195 | 160 | 135 | |
| 100 | 140 | 215 | 180 | 155 | |
| 125 | 195 | 245 | 210 | 185 | |
| 150 | 225 | 280 | 240 | 210 | |
| 200 | 275 | 335 | 295 | 265 | |
Применение
Вафельный шаровой клапан может широко использоваться в нефтедобывающей, химической, металлургической, электростанции, легкой промышленности и других областях для автоматического регулирования или отключения нефти, воды, газа и целлюлозы или волокнистой жидкости.
Сила
1Противоразрывная конструкция ствола.
2. Полный порт дизайн
3. ISO5211 Прямая установка
4. Фланц Стандарт: GB
5Различные уплотнительные материалы и варианты из углеродистой стали
6Структура вафельного шарового клапана проста, небольшой, легкий.
Выбор модели
Круглый клапан для вафелей
| Модель No | Рабочее давление / МПА |
Применимая температура /°C |
Применимое среднее |
| Q71F-16P | 1.6 | PTFE≤150 PPL ≤ 250 |
Нитроз |
| Q71F-25P | 2.5 | Нитроз | |
| Q71F-16Ti | 1.6 | Окислительная коррозионная среда | |
| Q71F-25Ti | 2.5 | Окислительная коррозионная среда |
