Электрический приводящий механизм прямой установки Фланц из нержавеющей стали типа DN50 DN200
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | CXDLV |
| Сертификация: | CE&ISO |
| Номер модели: | Q41F |
Оплата и доставка Условия:
| Количество мин заказа: | 1 PC |
|---|---|
| Цена: | лично переговорить |
| Упаковывая детали: | Соответствующие случаи переклейки согласно различной структуре клапанов |
| Время доставки: | 5~25 дней работы |
| Условия оплаты: | T/T, PayPal, западное соединение, D/A, L/C, D/P, MoneyGram |
| Поставка способности: | 500pcs/Mon |
|
Подробная информация |
|||
| Структура: | 2pc | Тип клапана: | Плавать |
|---|---|---|---|
| Давление: | PN16/PN25/PN40 | Размер: | DN15~DN200 |
| Средний: | Газ с водой | Стандартный: | ANSI/JIS/DIN |
Характер продукции

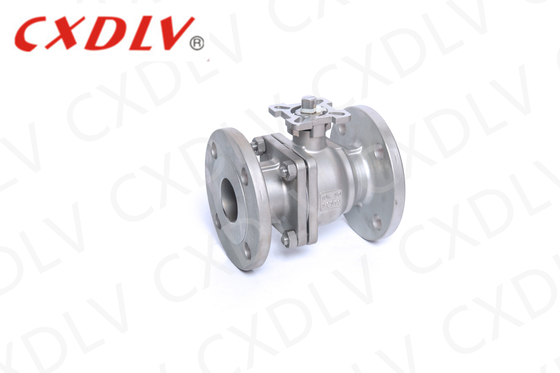

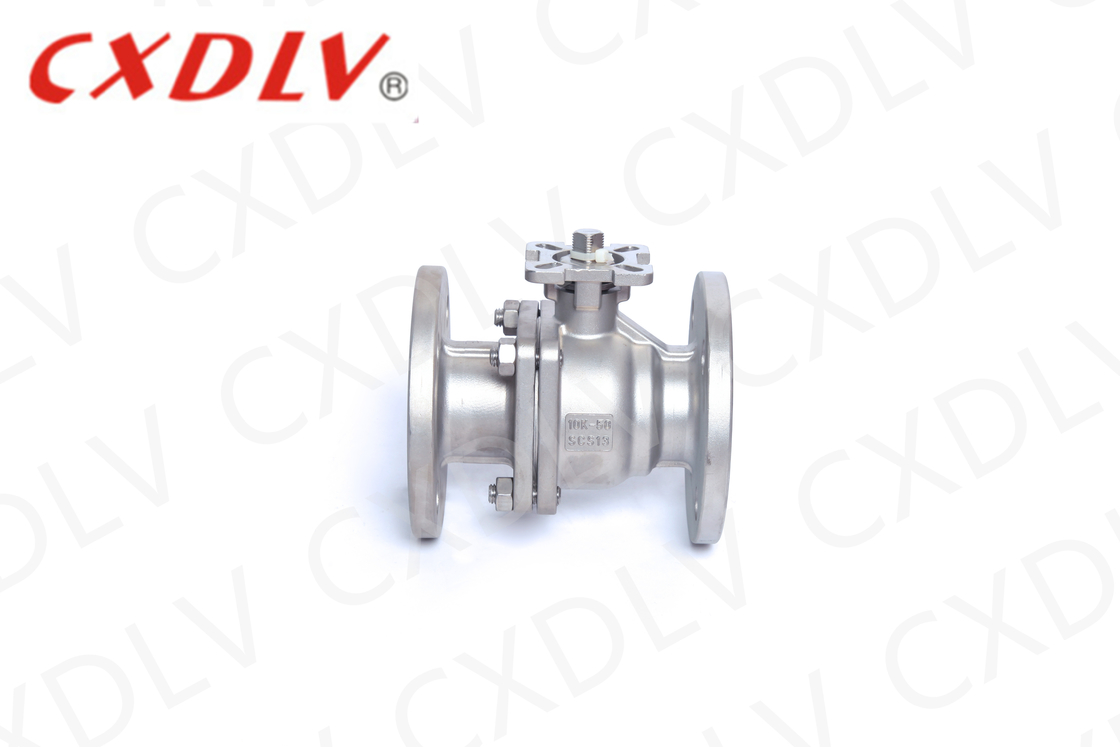

Электрический приводящий механизм прямой установки СС шаровой клапан тип фланца номинальный размер DN50 ~ DN200
Спецификации
Кольцевой клапан
Применимые стандарты:
- Конструкция и изготовление:GB12237-89
- Соединение: JB/T79
- Огнестойкость: API607 4 1993
- Испытание и инспекция:GB/T13927-1992
Диапазон размеров:
- DN15 ~ DN200
Нагрузка:
- GB PN16 PN25 PN40
Диапазон температуры:
- -20°C~185°C
Шаровый клапан, открывающий и закрывающий элемент (сфера) приводится в действие стволом клапана и вращается вокруг оси шарового клапана.Жестко герметизированный клапан V-кульки имеет сильную силу сдвига между V-образным ядром и металлическим сиденьем твердосварного карбидного сплаваЭто особенно подходит для микро-твердых частиц, содержащих волокна и т. Д. Многосторонний шаровой клапан не только может гибко контролировать слияние, разделение,и переключение направления потока среды, но также может закрыть любой канал и соединить два других канала.
| PN ((Mpa) | DN | Л | φE | φB | φC | T | f | N-φh | H | H1 | W | М | П | А1 | А2 | В1 | В2 |
| 1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 4 - 18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 4 - 18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | 4 - 18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | Свяжитесь с нами свободно | ||||||||||||||||
| 80 | |||||||||||||||||
| 100 | |||||||||||||||||
| 125 | |||||||||||||||||
| 150 | |||||||||||||||||
| 200 | |||||||||||||||||
Применение
Шаровой клапан в основном используется в трубопроводе для резки, распределения и изменения направления потока среды.
Преимущество
1Подшипник тяги уменьшает момент трения ствола клапана, что делает ствол клапана гладким и гибким для длительной работы.
2Антистатическая функция: между шаром, стволом клапана и корпусом клапана расположена пружина, и может быть получено статическое электричество, генерируемое во время процесса переключения.
3Поскольку такой материал, как политетрафторэтилен, обладает хорошими свойствами самосмазки и потеря трения с сферой невелика, срок службы пневматического шарового клапана длинный.
Выбор модели
2PC Полный порт плавучего шарового клапана
| Стандартный | ANSI | ГБ | JIS | DIN |
| Давление | 150LB/300LB | PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Материалы | 1) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Модель | 1) Модель высокой платформы 2) Модель ручки | |||
