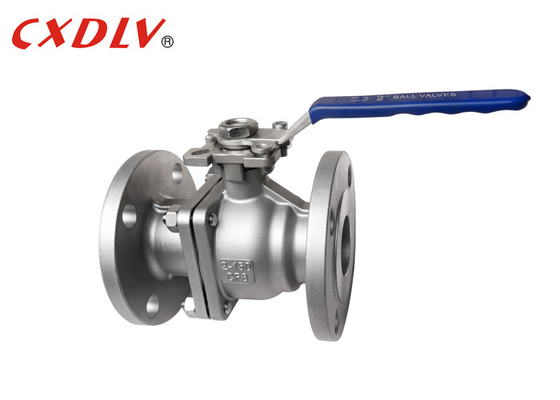

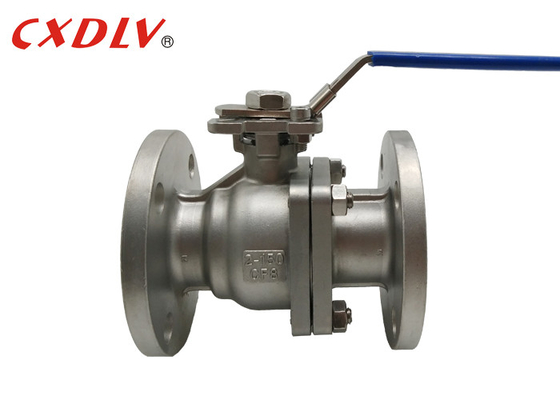

Шаровой кран нержавеющей стали конца фланца 150ЛБ с монтажной площадкой
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | CXDLV |
| Сертификация: | CE&ISO |
| Номер модели: | Q41F |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | лично переговорить |
| Упаковывая детали: | Соответствующие случаи переклейки согласно различной структуре клапанов |
| Время доставки: | 5~25 дней работы |
| Условия оплаты: | T/T, западное соединение, L/C, D/A, D/P, MoneyGram, PayPal |
| Поставка способности: | 500pcs/Mon |
|
Подробная информация |
|||
| Материал корпуса: | SS316/SS304/WCB | Сертификат: | ISO9001: CE 2008 |
|---|---|---|---|
| Средний: | Газ масла воды | Соединение: | Концы фланца |
| Выделить: | шаровой кран из нержавеющей стали с фланцевым концом,шаровой кран с фланцевым концом 150 фунтов,шаровой кран с фланцем с монтажной площадкой |
||
Характер продукции
| Высокий свет: |
Круглый клапан cf8m,Круглый клапан из нержавеющей стали 150LB конец фланца нержавеющей стали шаровой клапан с монтажным подложкой |
||
|---|---|---|---|
Спецификации
Кольцевой клапан
Применимые стандарты:
- Проектирование и изготовление: ASME B16. 34, API608
- Соединение: JIS B2212 ~ B213
- Испытания и инспекции: JIS B2003, API6D
- Размер лицом к лицу: JIS B2002
Диапазон размеров:
- DN15 ~ DN200
Нагрузка:
- ДЖИС 10K 20K
Диапазон температуры:
- - 20 °C ~ 185 °C
JIS высокая платформа шаровой клапан принимает японский стандартный дизайн лицензии, и принимает японский стандартный фланц, японский стандартный длина конструкции, японский стандартный стандарт материала,и композитный японский национальный стандарт JIS.
Структура JIS высокой платформы шарового клапана может быть установлена и установлена любым производителем.Эта настройка не требует демонтажа привода, что эффективно защищает эффективность уплотнения.
| Давление | Размер | φD | Л | φE | φB | φC | T | f | N-φh | H | H1 | W | М | П | А1 | А2 | В1 | В2 |
| JIS 10K | 15 | 15 | 108 | 95 | 70 | 52 | 12 | 1 | 4-15 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 20 | 117 | 100 | 75 | 58 | 14 | 1 | 4-15 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 25 | 127 | 125 | 90 | 70 | 14 | 1 | 4-19 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 32 | 140 | 135 | 100 | 80 | 16 | 2 | 4-19 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 38 | 165 | 140 | 105 | 85 | 16 | 2 | 4-19 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 50 | 178 | 155 | 120 | 100 | 16 | 2 | 4-19 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | Свяжитесь с нами свободно | |||||||||||||||||
| 80 | ||||||||||||||||||
| 100 | ||||||||||||||||||
| 125 | ||||||||||||||||||
| 150 | ||||||||||||||||||
| 200 | ||||||||||||||||||
Применение
Подходит для общей рабочей среды, такой как вода, растворители, кислоты и природный газ, но также подходит для среды с суровыми условиями работы, такими как кислород, перекись водорода, метан и этилен,которые широко используются в различных отраслях промышленности.
Прочность шарового клапана
1Передовая технология керамического литья, разумная структура и красивый внешний вид.
2. Сиденье клапана использует эластичную структуру уплотнения, которая экономит рабочую силу, легкий вес и хорошую герметичность.
3Стержень клапана использует обратно-запечатанную структуру нижней загрузки, и ствол клапана не вылетает из-за внутреннего давления, обеспечивая безопасность.
Выбор модели
2PC Полный порт плавучего шарового клапана
| Стандартный | ANSI | ГБ | JIS | DIN |
| Давление | 150LB/300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN40 |
| Материалы | 1) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Модель | 1) Модель высокой платформы 2) Модель ручки |
|||
