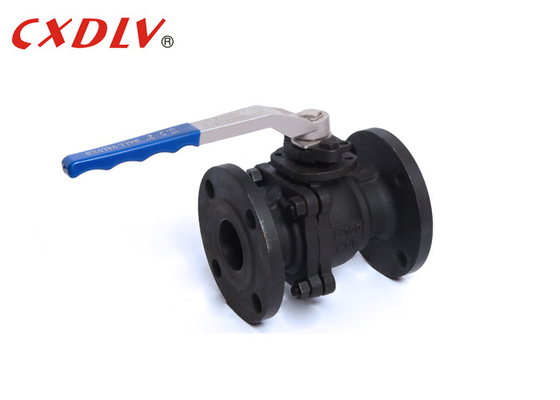

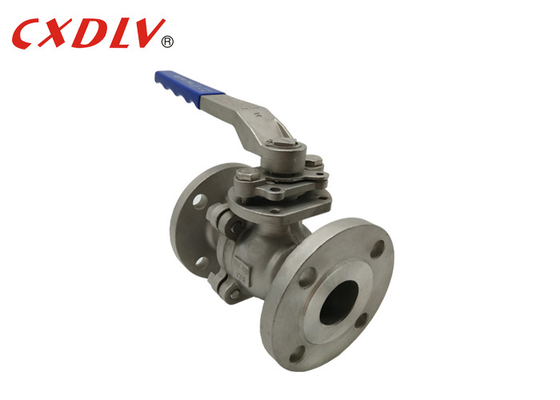

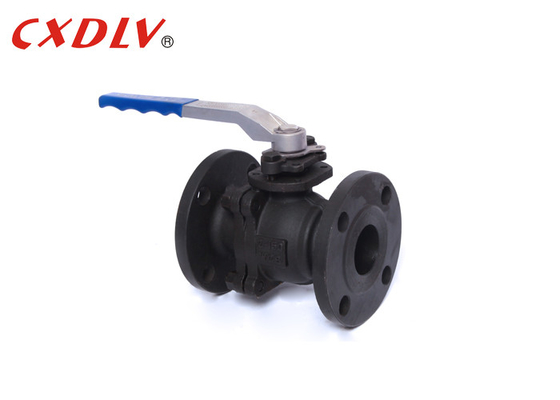

DIN PN16 WCB Фланцевый шаровой кран 2PC из нержавеющей стали
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | CXDLV |
| Сертификация: | CE&ISO |
| Номер модели: | Q41F |
Оплата и доставка Условия:
| Количество мин заказа: | 1 |
|---|---|
| Цена: | лично переговорить |
| Упаковывая детали: | Соответствующие случаи переклейки согласно различной структуре клапанов |
| Время доставки: | 5~25 дней работы |
| Условия оплаты: | T/T, западное соединение, L/C, D/A, D/P, MoneyGram, PayPal |
| Поставка способности: | 500pcs/Mon |
|
Подробная информация |
|||
| CertificateISO9001: CE 2008: | ISO9001: CE 2008 | Стандарт: | ANSI, ASME, API, DIN, JIS, BS, GB |
|---|---|---|---|
| Соединение: | Фланец | Размер: | DN15~DN200 |
| Средство: | Газ масла воды | ||
| Выделить: | Фланцевый шаровой кран WCB,Фланцевый шаровой кран DIN PN16,Фланцевый шаровой кран из нержавеющей стали 2PC |
||
Характер продукции
Фланцевый шаровой кран из нержавеющей стали PN16 2PC WCB
Технические характеристики
Шаровой кран с высокой платформой
Применимые стандарты:
- Дизайн и производство: GB12237-89
- Соединение: JB/T79
- Испытание на огнеупорность: API607, 4 1993 г.
- Тест и проверка: ГБ/T13927-1992
Диапазон размеров:
- Ду15~Ду200
Номинальное давление:
- ГБ PN16 PN25 PN40
Диапазон температур:
- -20°С~185°С
Шаровой кран, открывающий и закрывающий элемент (сфера) приводится в движение штоком клапана и вращается вокруг оси шарового крана.Его также можно использовать для регулирования и контроля жидкости.Многоходовой шаровой кран может не только гибко управлять слиянием, разделением и переключением направления потока среды, но также может закрывать любой канал и соединять два других канала.
| PN(МПа) | DN | л | φЕ | φВ | φС | Т | ф | N-φh | ЧАС | Н1 | Вт | М | п | А1 | А2 | Б1 | Би 2 |
| 1,6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | Свяжитесь с нами свободно | ||||||||||||||||
| 80 | |||||||||||||||||
| 100 | |||||||||||||||||
| 125 | |||||||||||||||||
| 150 | |||||||||||||||||
| 200 | |||||||||||||||||
Приложение
Шаровые краны широко используются в нефтеперерабатывающей, магистральной, химической, бумажной, фармацевтической, водной, электроэнергетической, коммунальной, сталелитейной и других отраслях промышленности.
Преимущество
1. Небольшое сопротивление жидкости: пневматический шаровой клапан имеет наименьшее сопротивление жидкости из всех классификаций клапанов, даже пневматический шаровой клапан уменьшенного диаметра, его сопротивление жидкости довольно мало.
2. Надежное уплотнение штока: поскольку шток клапана только вращается, а не перемещается вверх и вниз, сальниковое уплотнение штока клапана нелегко сломать, а уплотняющая способность увеличивается с увеличением среднего давления.
3. Герметичность седла клапана хорошая: уплотнительное кольцо из эластичного материала, такого как ПТФЭ, легко герметизируется, а герметизирующая способность пневматического шарового клапана увеличивается с увеличением среднего давления.
Выбор модели
Шаровой кран высокого давления
| Стандарт | ANSI | ГБ | JIS | DIN |
| Давление | 150 фунтов/300 фунтов | PN16/PN25 | 10К/20К | PN16/PN25/PN40 |
| Материал | 1) CF8/SS304 2) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Модель | 1) Модель с высокой платформой 2) Модель с ручкой | |||
