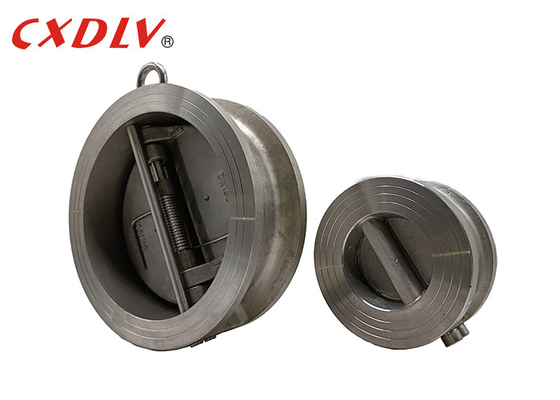

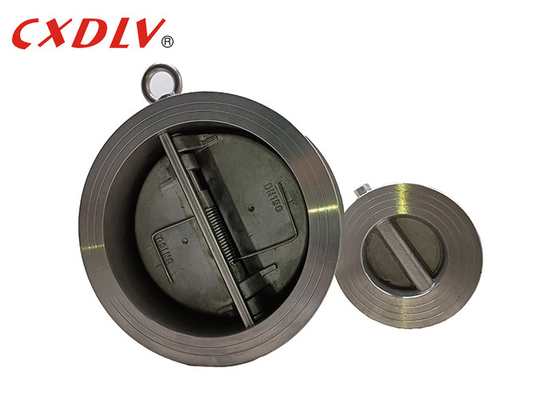

Нержавеющей стали задерживающего клапана плиты вафли H77X-150LB DIN PN16 металла места EPDM двойной мягкое
Подробная информация о продукте:
| Место происхождения: | ЧЖЭЦЗЯН, КИТАЙ |
| Фирменное наименование: | CXDLV |
| Сертификация: | ISO9001:2008&PED 2014/68/EU |
| Номер модели: | H77X-150LBP |
Оплата и доставка Условия:
| Количество мин заказа: | 1 часть |
|---|---|
| Цена: | лично переговорить |
| Упаковывая детали: | Соответствующие случаи Polywood согласно различной структуре клапанов |
| Время доставки: | 7-30 дней |
| Условия оплаты: | L/C, T/T, западное соединение |
|
Подробная информация |
|||
| Материал диска: | CF8M/CF8/CF3/CF3M/WCB | Средство: | Water.Gas.Oil |
|---|---|---|---|
| Размер: | DN50~DN600 | Стандарт: | ANSI/GB/DIN |
| Материал тела: | CF8M/CF8/CF3/CF3M/WCB | MPA: | 1.0Mpa/1.6Mpa/2.5Mpa |
| Весна: | ss304/ss316 | ||
| Выделить: | Двойная нержавеющая сталь задерживающего клапана плиты,Задерживающий клапан плиты DIN PN16 двойной,Задерживающий клапан плиты металла EPDM двойной |
||
Характер продукции
Тип задерживающего клапана плиты нержавеющей стали DIN PN16 H77X-150LBWafer металла места EPDM двойного мягкое
Габаритный чертеж
| DN | L | D | D2 | D3 |
| 50 | 43 | 107 | 52 | 72 |
| 65 | 46 | 127 | 66 | 88 |
| 80 | 64 | 142 | 79 | 103 |
Спецификации
Дизайн согласно AP1594. API6D. JB/T8937
Лицом к лицу согласно API594. API6D. DIN3202. JB/T8937
Оценка давления & температуры согласно ASME B16.34
Тест & осмотр согласно ANSI b 16,50. DIN2401. GB/T9124. JB/T74
Применение
Двойная плита, задерживающий клапан вафли использует 2-весн-нагруженные плиты прикрепленные на петлях на центральном шарнирном валике. Внутренность клапана составлена 2 полукруглых весен и поверхности плиты, и зафиксирована на теле клапана штырем, и весна деформирована для того чтобы закрыть плиту клапана, и давление жидкости причиняет весну раскрыть. Деформация быстра, которая защищает трубу от повреждения молотка воды.
Особенность
1.Compact вафл-стиль, цельный дизайн;
столб 2.Center полно поддерживает внутреннее собрание без внешних штырей или штепсельных вилок;
зона подачи 3.Maximum уменьшает потерю давления;
дизайн двойн-плиты 4.The производит увеличенную прочность с уменьшенными открытием и заключительным временем;
весны 5.Torsion помогают закрытию плиты клапана, предотвращая реверс потока. Последовательный ответ клапана обеспечивает против хлопать и молотка воды
вал 6.The отличает сверхмощной, коррозионностойкой конструкцией;
действуют, что как стопы предотвращает 7.Shaft поддерживает сверх-перемещение плит клапана. Они коррозионностойки с большими поверхностями вал-подшипника и легко съемны для внутренних собрания, обслуживания или изменения.
шайбы 8.Thrust уменьшают трение и носку шарниров плиты клапана.
Package&Delivery
Пакуя детали: Мы выбираем соответствующие деревянные случаи согласно различным клапанам и аранжируем квалифицированные рабочих для того чтобы упаковать в случае синяка. Долгосрочный объединенный товароотправитель запишет космос, пройдет таможенную очистку и транспортирует для нас без промедления. 3 пути для транспорта, морским путем, самолетом и поездом. Мы аранжируем транспорт согласно потребностям клиентов.
Детали доставки: согласно заказу, 7~60days
вопросы и ответы
Q: Вы торговая компания или изготовитель?
: Мы изготовитель для больше чем 16years.
Q: Сколько времени ваш срок поставки?
: Согласно заказу, 7~60days.
Q: Вы обеспечиваете образцы? он свободно или дополнительные?
: Да, мы смогли предложить обязанность образца бесплатно но не оплачиваем цену перевозки.
Q: Что ваши условия платежа?
: Payment=1000USD<>, 30% T/T заранее, баланс перед пересылкой.
