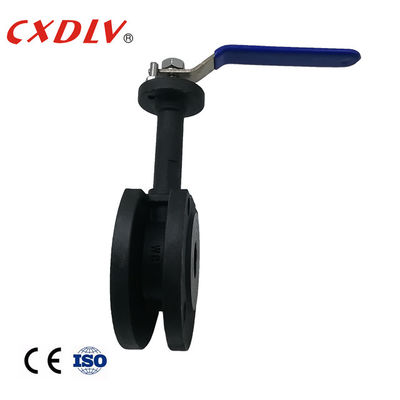

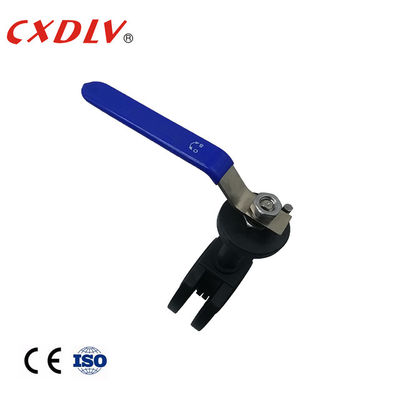

Плавая соединение фланца деятельности рычага шарикового клапана PN16
Подробная информация о продукте:
| Место происхождения: | Чжэцзян, Китай |
| Фирменное наименование: | CXDLV |
| Сертификация: | CE&ISO&TS |
| Номер модели: | Q71F |
Оплата и доставка Условия:
| Количество мин заказа: | 1PC |
|---|---|
| Цена: | лично переговорить |
| Упаковывая детали: | Соответствующие случаи переклейки согласно различной структуре клапанов |
| Время доставки: | 5~25 дней работы |
| Условия оплаты: | Т/Т, ПайПал, западное соединение, Д/А, Л/К, Д/П, МонейГрам |
| Поставка способности: | 500пкс/Мон |
|
Подробная информация |
|||
| Название продукта: | Плавая шариковый клапан | Материал клапана: | КФ8, КФ8М, СТАЛЬ УГЛЕРОДА |
|---|---|---|---|
| Давление: | PN16/PN25/PN40/ANSI150/ANSI300 | Деятельность: | Рычаг |
| Соединение: | ФЛАНЕЦ | Модель: | Q71F |
| Выделить: | Плавая шариковый клапан PN16,Шариковый клапан деятельности рычага плавая,Шариковый клапан соединения фланца плавая |
||
Характер продукции
Деятельность рычага шарикового клапана итальянского стиля низкого давления PN16 плавая
Общие особенности
Шариковый клапан Италии
Применимые стандарты:
- Дизайн и изготовлять: GB/T12237/1989
- Соединение: JB/T79
- Огнеупорный тест: GB/T13927 - 1992
Ряд размера:
- DN15 | DN250
Номинальное давление:
- Contruction 1,6 | MPa 4,0
Предел температуры:
- °C 20 | °C 250
Плавая шарик: Твердый/полость
Порт: Уменьшенный/полный
Вход конца
Тип шариковые клапаны вафли (или вызвал «Италию супер тонким» типом шариковыми клапанами) использован в оборудовании трубопровода в условии PN1.0~2.5MPa, работающ температура 29~180℃ (кольцо запечатывания RPTFE) или 29~180℃ (герметизируя кольцо полифенилен PPL), для того чтобы достигнуть для того чтобы отрезать или соединить средства в трубопроводе. Применимое средство, как вода, распаровщик, масло, азотноводородная кислота, укусная кислота, карбоамид, или средство oxidizability может подлежать приложенный материал клапана разницы приняло.
| Блок: mm | |||||
| Давление | Размер | L | D | D1 | D2 |
| PN16 | 15 | 35 | 95 | 65 | 45 |
| 20 | 38 | 105 | 75 | 55 | |
| 25 | 42 | 115 | 85 | 65 | |
| 32 | 50 | 135 | 100 | 78 | |
| 40 | 62 | 145 | 110 | 85 | |
| 50 | 72 | 160 | 125 | 100 | |
Применение
Шариковый клапан вафли можно широко использовать в нефти, химикате, металлургии, электростанции, легкой промышленности и других полях автоматически для того чтобы отрегулировать или отрезать масло, воду, газ и пульпу или волосистую жидкость.
Прочность
1. сравненный с нормальными шариковыми клапанами, супер тонкий тип шариковые клапаны имеет преимущество короткой длины структуры, в облегченном, более легкой для установки, и сохраняет материал etc, и с превосходным проведением изоляции жары.
2. Мы используем гибкую герметизируя структуру для кольца места для того чтобы достигнуть результатов высокого надежного герметизируя представления и легко для открытой/близкой деятельности, и особенная огнезащитная защитная структура набор в клапане для того чтобы держать деятельность клапанов и высокое герметизируя представление не повлиянными на под условием риска пожара аварии.
3. противостатическая структура может быть установила вопрос на запрос клиента. Мы установили 90o открытая/близкая размещая плита с отверстием, клиентом можем запереть положение согласно фактическому состоянию для избежания mis-деятельности.
Модельный выбор
Шариковый клапан вафли
| Модель никакая | Давление деятельности /Mpa |
Применимая температура /℃ |
Применимое средство |
| Q71F-16P | 1,6 | PTFE≤150 PPL≤250 |
Nitrose |
| Q71F-25P | 2,5 | Nitrose | |
| Q71F-16Ti | 1,6 | Окисляя въедливое средство | |
| Q71F-25Ti | 2,5 | Окисляя въедливое средство |
