Подробная информация о продукте:
Оплата и доставка Условия:
|
| Материал тела: | SS304 SS316, WCB | Материал шарика: | КФ8, КФ8М |
|---|---|---|---|
| Материал места: | PTFE/PPL/POB/RPTFE | Структура: | шариковый клапан вафли |
| Размер: | DN15 | DN200 | Модель: | Q71F |
| Держатель: | Держатель ISO сразу | ||
| Высокий свет: | Расширьте шариковый клапан стержня WCB,Тип шариковый клапан вафли WCB,Шариковый клапан DN15 WCB |
||

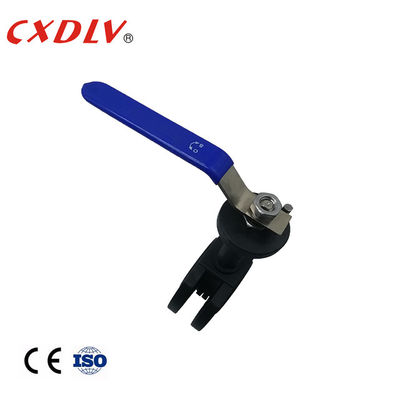

Тип вафли расширяет шариковый клапан стержня WCB с уменьшенной скважиной
Характеристики продукта
Шариковый клапан вафли 2PC
Применимые стандарты:
- Дизайн и изготовлять: GB/T12237/1989
- Соединение: JB/T79
- Огнеупорный тест: GB/T13927 - 1992
Ряд размера:
- DN15 | DN200
Номинальное давление:
- 1,6 | MPa 4,0
Диапазон температур:
- - °C 20 | °C 250
Шариковый клапан вафли с простой структурой, небольшим размером и легковесом, больше, только состоит из немного частей. Кроме того, он может быстро эксплуатироваться путем вращая 90°, и деталь с хорошими жидкими пусковыми характеристиками. Когда шариковый клапан в полностью открытой вакансии, толщина плиты клапана единственное сопротивление когда средние подачи через тело клапана, поэтому произведенное падение давления клапаном небольшие.
| Размер | φd | D2 | D1 | D | T | L | |
| 15 | 1/2» | 15 | 45 | 65 | 95 | 14 | 35 |
| 20 | 3/4" | 20 | 55 | 75 | 105 | 14 | 38 |
| 25 | 1" | 25 | 65 | 85 | 115 | 14 | 42 |
| 32 | 1 1/4" | 32 | 78 | 100 | 135 | 16 | 50 |
| 40 | 1 1/2» | 38 | 85 | 110 | 145 | 16 | 62 |
| 50 | 2" | 50 | 100 | 125 | 160 | 16 | 72 |
Применение
Шариковый клапан вафли широко использован внутри: химический, петрохимический, выплавка, фармацевтический, еда и другие индустрии в SO2, паре, воздухе, газе, амиаке, газе СО2, масле, воде, рассоле, отзоле, морской воде, азотноводородной кислоте, хлористо-водородной кислоте, масляной серной кислоте, фосфорной кислоте средство использованы как прибор регулировать и выключения на трубопроводе.
Прочность шарикового клапана
1. Уникальный дизайн ексцентрика делает бесфрикционную передачу между поверхностями для заклеивания, которая увеличивает срок службы клапана.
2. Эластично место произведенное вращающим моментом.
3. Изобретательный дизайн клина делает клапан имеет более плотную и более плотную автоматическую герметизируя функцию, с возмездным и нул утечками между поверхностями для заклеивания.
4. Небольшой размер, облегченный, облегченный и легкий для установки.
5. Пневматические и электрические приборы можно установить согласно требованиям к потребителя отвечать потребностямы дистанционного управления и управления программы.
6. Материал места замены можно приложить к разнообразие средствам массовой информации.
Модельный выбор
Шариковый клапан вафли
| Модель никакая | Давление деятельности /Mpa |
Применимая температура /℃ |
Применимое средство |
| Q71F-16P | 1,6 | PTFE≤150 PPL≤250 |
Nitrose |
| Q71F-25P | 2,5 | Nitrose | |
| Q71F-16Ti | 1,6 | Окисляя въедливое средство | |
| Q71F-25Ti | 2,5 | Окисляя въедливое средство |
