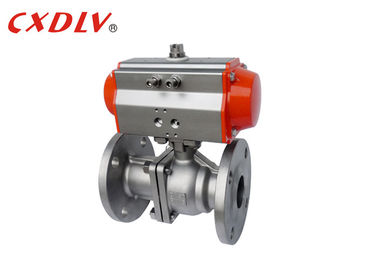

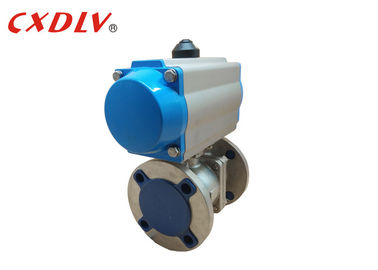

Модулирующая лампа ВКБ воды СС шарикового клапана фланца промышленная пневматическая сработанная роторная
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | CXDLV |
| Сертификация: | CE&ISO |
| Номер модели: | К641Ф |
Оплата и доставка Условия:
| Количество мин заказа: | 1PC |
|---|---|
| Цена: | лично переговорить |
| Упаковывая детали: | Соответствующие случаи переклейки согласно различной структуре клапанов |
| Время доставки: | 5~25 дней работы |
| Условия оплаты: | T/T, Paypal, западное соединение, D/A, L/C, D/P, MoneyGram |
| Поставка способности: | 500pcs/mon |
|
Подробная информация |
|||
| Материал корпуса: | CF8 | Материал места: | ptfe |
|---|---|---|---|
| власть: | привод весны возвращенный | Подключение: | Двойной фланец |
| Размер клапана: | 1/2 " ~8" | Средство: | Газ масла воды |
| Выделить: | двойной действующий пневматический клапан,пневматический управляемый клапан |
||
Характер продукции
Модулирующая лампа ВКБ воды СС шарикового клапана фланца промышленная пневматическая сработанная роторная
Спецификации
- Привод роторного квартального поворота дизайна механизма реечной передачи пневматический
- Двойная версия действовать или весны возвращенная
- Интерфейсы ИСО5211, ДИН3337 и Намюра для легкой установки к клапану, распределительная коробка предела и позиционер
- Соответствующий для крытого и на открытом воздухе применения
- Торке выход от 3Нм к 13,024Нм (версии ДА) и 4Нм к 6,584Нм (версия СТАРШЕГО)
- Снабжение жилищем алюминиевого сплава с шестерней покрытой никелем
- Угол 90° перемещения с регулировкой стопа перемещения ± 5℃
- Рабочее давение от бара 2 до бара 8 на температуре от -20℃ к +80℃
Преимущество
1. Легкий для того чтобы работать, раскрывать и закрывать быстро, от вполне открытого для вполне покуда вращанное 90°, легкий для того чтобы контролировать над длинными расстояниями.
2. обслуживание удобно, шариковый клапан прост в структуре, кольцо запечатывания вообще активно, и удобно демонтировать и заменить.
3. Когда полно открытый или полно закрытый, поверхность для заклеивания шарика и место клапана изолирует от средства. Когда средство пройдет, оно не причинит размывание поверхности для заклеивания клапана.
Технические данные
Двойной действующий пневматический привод приказывая нет.
| Двойник Действовать |
Не моделируйте никакое | Торке (5.5Бар) |
| ПОСТУПОК 042Д | 8.4Нм | |
| ПОСТУПОК 050Д | 18.3Нм | |
| ПОСТУПОК 063Д | 32.2Нм | |
| ПОСТУПОК 075Д | 64Нм | |
| ПОСТУПОК 090Д | 101Нм | |
| ПОСТУПОК 100Д | 146Нм | |
| ПОСТУПОК 115Д | 236Нм | |
| ПОСТУПОК 125Д | 305Нм | |
| ПОСТУПОК 145Д | 478Нм | |
| ПОСТУПОК 160Д | 624Нм | |
| ПОСТУПОК 190Д | 1185Нм | |
| ПОСТУПОК 210Д | 1447Нм | |
| ПОСТУПОК 240Д | 2126Нм | |
| ПОСТУПОК 270Д | 3229Нм | |
| ПОСТУПОК 300Д | 4197Нм | |
| ПОСТУПОК 350Д | 6283Нм | |
| ПОСТУПОК 400Д | 8953Нм |
Параметр шарикового клапана (ДН15~ДН200)
| ПН (Мпа) | ДН | Л | φЭ | φБ | φК | Т | ф | Н-φх | Х |
| 1,6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 |
Аксессуары которые могут использовать с этим шариковым клапаном
Включено-выключено индикатор
Клапан соленоида Намюра стандартный в совсем стандартном
Пневматический & Электрическ-пневматический позиционер клапана
Ручное преодоление автоматики Деклутчабле
Переключатели предела для включено-выключено индикации на доске панели
Фильтр + комбинация регулятора с манометром
Больше выбора
| Стандартный | АНСИ | ГБ | ДЖИС | ДИН |
| Давление | 150ЛБ/300ЛБ | ПН16/ПН25/ПН40 | 10К/20К | ПН16/ПН40 |
| Клапан Матрайал | 1) КФ8/СС304 2) КФ8М/СС316 3) КФ3/СС304Л 4) КФ3М/СС316Л 5) ВКБ | |||
| Привод | 1) Одиночный действуя (возвращение весны) 2) двойной действовать | |||
| Аксессуары | 1) Фильтр клапана соленоида 3) переключателя предела 2) 4)Позиционер | |||
