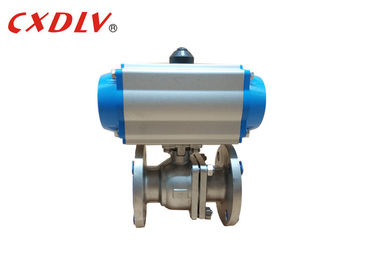

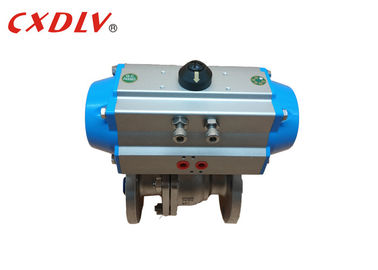

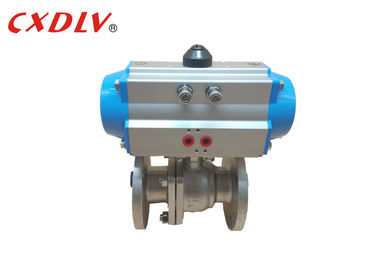

Воздуха порта СС316 2ПК шариковый клапан К641Ф ДЖИС10К 50А полного пневматический сработанный
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | CXDLV |
| Сертификация: | CE&ISO |
| Номер модели: | К641Ф |
Оплата и доставка Условия:
| Количество мин заказа: | 1PC |
|---|---|
| Цена: | лично переговорить |
| Упаковывая детали: | Соответствующие случаи переклейки согласно различной структуре клапанов |
| Время доставки: | 5~25 дней работы |
| Условия оплаты: | T/T, Paypal, западное соединение, D/A, L/C, D/P, MoneyGram |
| Поставка способности: | 500pcs/mon |
|
Подробная информация |
|||
| Материал: | SS316 | Материал места: | ptfe |
|---|---|---|---|
| власть: | привод весны возвращенный | Давление: | 10К 20К |
| Размер клапана: | 15А~200А | Средство: | Газ масла воды |
| Выделить: | двойной действующий пневматический клапан,пневматический управляемый клапан |
||
Характер продукции
Воздуха порта СС316 2ПК шариковый клапан К641Ф ДЖИС10К 50А полного пневматический сработанный
Спецификации
- Привод роторного квартального поворота дизайна механизма реечной передачи пневматический
- Двойная версия действовать или весны возвращенная
- Интерфейсы ИСО5211, ДИН3337 и Намюра для легкой установки к клапану, распределительная коробка предела и позиционер
- Соответствующий для крытого и на открытом воздухе применения
- Торке выход от 3Нм к 13,024Нм (версии ДА) и 4Нм к 6,584Нм (версия СТАРШЕГО)
- Снабжение жилищем алюминиевого сплава с шестерней покрытой никелем
- Угол 90° перемещения с регулировкой стопа перемещения ± 5℃
- Рабочее давение от бара 2 до бара 8 на температуре от -20℃ к +80℃
Преимущество
1. Компактный размер и облегченная конструкция
2. Надежное, продолжительное представление
3. Держателя стандарта «в клапане линии» или «перекрестного» к конфигурациям привода
4. Дизайн Весн-возвращения приспосабливает подачу воздуха как низко как 50 пси
5. Отделка нержавеющей стали внешняя и колцеобразные уплотнения ФКМ стандартные
6. Сразу стержень клапана соединяя к валу привода уменьшает отрицательную реакцию
7. Стандарт ручного преодоления автоматики
Технические данные
Одиночный действующий пневматический привод приказывая нет.
| Не моделируйте никакое | Торке (6Бар) | |
| Раскройте | Закройте | |
| ПОСТУПОК 050С | 13.2Нм | 6.7Нм |
| ПОСТУПОК 063С | 24.1Нм | 11.1Нм |
| ПОСТУПОК 075С | 47.7Нм | 22.1Нм |
| ПОСТУПОК 090С | 73.1Нм | 36.7Нм |
| ПОСТУПОК 100С | 109Нм | 50.7Нм |
| ПОСТУПОК 115С | 176Нм | 82Нм |
| ПОСТУПОК 125С | 227Нм | 105Нм |
| ПОСТУПОК 145С | 357Нм | 165Нм |
| ПОСТУПОК 160С | 456Нм | 224Нм |
| ПОСТУПОК 190С | 871Нм | 379Нм |
| ПОСТУПОК 210С | 1000Нм | 521Нм |
| ПОСТУПОК 240С | 1423Нм | 721Нм |
| ПОСТУПОК 270С | 2345Нм | 1060Нм |
| ПОСТУПОК 300С | 2956Нм | 1460Нм |
| ПОСТУПОК 350С | 4247Нм | 2346Нм |
| ПОСТУПОК 400С | 6559Нм | 2624Нм |
Параметр шарикового клапана ДЖИС стандартный (15А~200А)
| Давление | Размер | φД | Л | φЭ | φБ | φК | Т |
| ДЖИС 10К | 15 | 15 | 108 | 95 | 70 | 52 | 12 |
| 20 | 20 | 117 | 100 | 75 | 58 | 14 | |
| 25 | 25 | 127 | 125 | 90 | 70 | 14 | |
| 32 | 32 | 140 | 135 | 100 | 80 | 16 | |
| 40 | 38 | 165 | 140 | 105 | 85 | 16 | |
| 50 | 50 | 178 | 155 | 120 | 100 | 16 |
Аксессуары которые могут использовать с этим шариковым клапаном
Включено-выключено индикатор
Клапан соленоида Намюра стандартный в совсем стандартном
Пневматический & Электрическ-пневматический позиционер клапана
Ручное преодоление автоматики Деклутчабле
Переключатели предела для включено-выключено индикации на доске панели
Фильтр + комбинация регулятора с манометром
Больше выбора
| Стандартный | АНСИ | ГБ | ДЖИС | ДИН |
| Давление | 150ЛБ/300ЛБ | ПН16/ПН25/ПН40 | 10К/20К | ПН16/ПН40 |
| Клапан Матрайал | 1) КФ8/СС304 2) КФ8М/СС316 3) КФ3/СС304Л 4) КФ3М/СС316Л 5) ВКБ | |||
| Привод | 1) Одиночный действуя (возвращение весны) 2) двойной действовать | |||
| Аксессуары | 1) Фильтр клапана соленоида 3) переключателя предела 2) 4)Позиционер | |||
