Подробная информация о продукте:
Оплата и доставка Условия:
|
Материал корпуса: | Нержавеющая сталь | Материал места: | ptfe |
---|---|---|---|
власть: | привод весны возвращенный | Подключение: | БСП/БСПТ/НПТ |
Структура: | 3pieces | Средство: | Газ масла воды |
Высокий свет: | двойной действующий пневматический клапан,пневматический управляемый клапан |

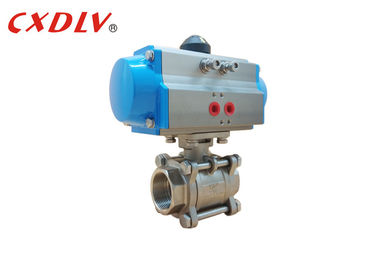

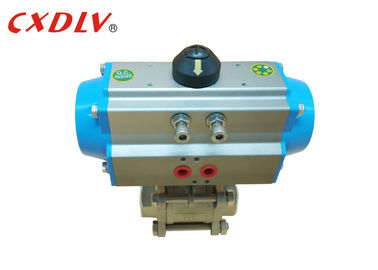

ДН15 - ДН100 нержавеющая сталь КФ8М шарикового клапана потока БСПТ пневматическая эксплуатируемая
Спецификации
Пневматический привод главным образом состоит из поршеня или диафрагмы которая развивает побудительную силу. Он держит воздух в верхней части цилиндра, позволяющ воздушному давлению принудить диафрагму или поршень для того чтобы двинуть стержень клапана или повернуть управляющий элемент клапана.
Клапаны требуют меньшего давления работать и обычно двойной или утраивать силу входного сигнала. Большой размер поршеня, больше давление выхода может быть. Иметь более большой поршень может также быть хорош если подача воздуха низка, то, позволяющ таким же силам с меньше входного сигнала. Эти давления большие достаточно для того чтобы задавить объекты в трубе. На входном сигнале кПа 100, вы смогли поднять небольшой автомобиль (вверх 1 000 льбс) легко, и это только основной, небольшой пневматический клапан. Однако, приводя силы необходимы стержня были бы слишком большими и причиняли бы стержень клапана потерпеть неудачу.
Это давление возвращено к стержню клапана, который соединен с или штепсельной вилкой клапана (см. клапан штепсельной вилки), клапан-бабочка етк. более большие силы необходимы в высоком давлении или высоких трубопроводах подачи позволить клапану преодолевать эти силы, и позволяет ему двинуть двигающие части клапанов для того чтобы контролировать материальный пропускать внутрь.
Входной сигнал клапанов «сигнал управления.» Это может прийти от разнообразие измеряющих приборов, и каждое различное давление различная точка отсчета для клапана. Типичный стандартный сигнал кПа 20-100. Например, клапан смог контролировать давление в сосуде который имеет постоянн вне-подачу, и разнообразном входе (поменянном приводом и клапаном). Передатчик давления будет контролировать давление в сосуде и будет передавать сигнал от кПа 20-100. 20 середин кПа там никакое давление, 100 середин кПа там давление полного диапасона (смогите быть поменяно пунктами тарировки передатчиков). По мере того как давление поднимает в сосуд, выход передатчика поднимает, этот рост давления отправлен в клапан, который причиняет клапан заштриховать вниз, и начинает закрыть клапан, уменьшающ подачу в сосуд, уменьшая давление в сосуде как избыточная атмосфера эвакуирован через подачу выхода. Это вызвано сразу действующим процессом.
Преимущество
1. Шариковый клапан нержавеющей стали
2. Высокие величины потока
3. Высокие средние давления
4. Длинный срок службы
5. Клапан поршеня ИСО 5211
Технические данные
Одиночный действующий пневматический привод приказывая нет.
Не моделируйте никакое | Торке (6Бар) | |
Раскройте | Закройте | |
ПОСТУПОК 050С | 13.2Нм | 6.7Нм |
ПОСТУПОК 063С | 24.1Нм | 11.1Нм |
ПОСТУПОК 075С | 47.7Нм | 22.1Нм |
ПОСТУПОК 090С | 73.1Нм | 36.7Нм |
ПОСТУПОК 100С | 109Нм | 50.7Нм |
ПОСТУПОК 115С | 176Нм | 82Нм |
ПОСТУПОК 125С | 227Нм | 105Нм |
ПОСТУПОК 145С | 357Нм | 165Нм |
ПОСТУПОК 160С | 456Нм | 224Нм |
ПОСТУПОК 190С | 871Нм | 379Нм |
ПОСТУПОК 210С | 1000Нм | 521Нм |
ПОСТУПОК 240С | 1423Нм | 721Нм |
ПОСТУПОК 270С | 2345Нм | 1060Нм |
ПОСТУПОК 300С | 2956Нм | 1460Нм |
ПОСТУПОК 350С | 4247Нм | 2346Нм |
ПОСТУПОК 400С | 6559Нм | 2624Нм |
Аксессуары которые могут использовать с этим шариковым клапаном
Включено-выключено индикатор
Клапан соленоида Намюра стандартный в совсем стандартном
Пневматический & Электрическ-пневматический позиционер клапана
Ручное преодоление автоматики Деклутчабле
Переключатели предела для включено-выключено индикации на доске панели
Фильтр + комбинация регулятора с манометром
Применения
Пневматические шариковые клапаны широко использованы для изоляции подачи и контроль в пневматических системах возбуждения потому что эти проветривают управляемые клапаны доступны в ряде форм кузова и размеров, материалов и оценок давления и их соответствующий для большинств применений выстраивая в ряд от воды, газов, пара, масел, продтоваров, химикатов, фармацевтической продукции и порошков. Сработанный шариковый клапан имеет внутренний шарик с отверстием через его загерметизировал типично с местами ПТФЭ обжатыми против его концами шарикового клапана, управляемыми через квартальный поворот стержнем эксплуатируемым приводом воздуха. Проветрите эксплуатируемое предложение шариковых клапанов крепкий, изрезанный и надежный сработанный пакет клапана на относительно низкой цене, и предложите быстрые рабочие временена, смогите эксплуатироваться непрерывно, и удобен в высоких задействуя применениях где соотвествующий.
Модельный выбор
шариковый клапан потока 3ПК пневматический
Название продукта | шариковый клапан потока 3ПК | |||
Давление | 1000ВОГ | |||
Клапан Матрайал | КФ8/СС304 | КФ8М/СС316 | ВКБ | |
Соединение | БСП/БСПТ/НПТ |
