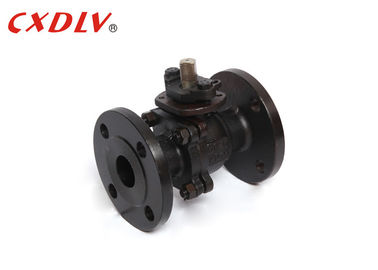

1 / 2 до 12 шариковый клапан конца фланца ДИН ДЖИС АПИ дюйма плавая модулирующая лампа литой стали ВКБ
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | CXDLV |
| Сертификация: | CE&ISO |
| Номер модели: | Q41F |
Оплата и доставка Условия:
| Количество мин заказа: | 1PC |
|---|---|
| Цена: | лично переговорить |
| Упаковывая детали: | Соответствующие случаи переклейки согласно различной структуре клапанов |
| Время доставки: | 5~25 дней работы |
| Условия оплаты: | T/T, Paypal, западное соединение, D/A, L/C, D/P, MoneyGram |
| Поставка способности: | 500pcs/mon |
|
Подробная информация |
|||
| стандарт: | JIS | Материал корпуса: | Углеродистая сталь |
|---|---|---|---|
| Давление: | 10k | Размер: | DN15~DN200 |
| Структура: | Полный порт | Подключение: | Фланец |
| Средство: | Газ масла воды | ||
| Выделить: | шариковый клапан cf8m,шариковый клапан конца фланца |
||
Характер продукции
1 / 2 до 12 шариковый клапан конца фланца ДИН ДЖИС АПИ дюйма плавая модулирующая лампа литой стали ВКБ
Спецификации
Шариковый клапан Опратед ручки ДЖИС стандартный
Применимые стандарты:
- Дизайн и производство: АСМЭ Б16.34, АПИ 608
- Соединение фланца: ДЖИС Б2212 | Б213
- Придайте огнестойкость тесту: АПИ607 4-ое 1993
- Тест и осмотр: ДЖИС Б2003, АПИ6Д
Ряд размера:
- 15А | 200А
Оценка давления:
- ДЖИС 10К 20К
Диапазон температур:
- -20°К~185°К
Шариковый клапан полно-порта, также известный как полно-скважина, шариковый клапан имеет равный (ID) диаметра скважины внутренний приблизительно к ИД трубопровода. Это учитывает уменьшенные трение и потерю давления через клапан. С шариковым клапаном полно-порта никакое ограничение к подаче жидкости. Этот тип скважины идеален для ситуаций где пигинг может быть необходим.
| Блок: мм | |||||||
| Давление | Размер | Л | φЭ | φБ | φК | Т | ф |
| 10К | 15 | 108 | 95 | 70 | 52 | 12 | 1 |
| 20 | 117 | 100 | 75 | 58 | 14 | 1 | |
| 25 | 127 | 125 | 90 | 70 | 14 | 1 | |
| 32 | 140 | 135 | 100 | 80 | 16 | 2 | |
| 40 | 165 | 140 | 105 | 85 | 16 | 2 | |
| 50 | 178 | 155 | 120 | 100 | 16 | 2 | |
| 65 | 190 | 175 | 140 | 120 | 18 | 2 | |
| 80 | 203 | 185 | 150 | 130 | 18 | 2 | |
| 100 | 229 | 210 | 175 | 155 | 18 | 2 | |
| 125 | 356 | 250 | 210 | 185 | 20 | 2 | |
| 150 | 394 | 280 | 240 | 215 | 22 | 2 | |
| 200 | 457 | 330 | 290 | 265 | 22 | 2 | |
Применение
Шариковые клапаны использованы для подачи и управления давления и отключают для въедливых жидкостей, слуррис, нормальной жидкости и газов.
Они использованы в масле и газовой промышленности, но также находят место в много производственных секторах, химического хранении, и даже жилых польз.
Преимущество
1. Вращать в упаковке вместо ресипрокатинг процесс изнутри или окружающая среда от снаружи через набивочную коробку вместе с стержнем.
2. Отсутствие зоны собрания в дне клапана. Должно быть комната для ворот двинуть к и могут иметь затруднение смещая что всегда собирало там.
3. Более небольшая прозодежда охватывает размер.
4. Легкость автоматизации - 90 градусов, который нужно пойти вполне открытой для вполне закрытый. Не многократные цепи поворотов.
Модельный выбор
шариковый клапан полного порта 2ПК плавая
| Стандартный | АНСИ | ГБ | ДЖИС | ДИН |
| Давление | 150ЛБ/300ЛБ | ПН16/ПН25/ПН40 | 10К/20К | ПН16/ПН25/ПН40 |
| Матрайал | 1) КФ8/СС304 2) КФ8М/СС316 3) КФ3/СС304Л 4) КФ3М/СС316Л 5) ВКБ | |||
| Модель | 1) Высокая модель ручки модели платформы 2) | |||
