Подробная информация о продукте:
Оплата и доставка Условия:
|
| ДЕЯТЕЛЬНОСТЬ: | Ручка | Материал КЛАПАНА: | Нержавеющая сталь |
|---|---|---|---|
| Давление: | PN16 | Размер: | DN15~DN200 |
| стандарт: | ГБ | Подключение: | Фланец |
| Средство: | Газ масла воды | ||
| Высокий свет: | шариковый клапан cf8m,шариковый клапан конца фланца |
||

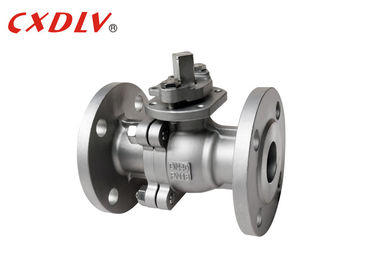

Порт эксплуатируемый ручкой полный служил фланцем стандарт ГБ концов фланца шарикового клапана двойной
Спецификации
Шариковый клапан Опратед ручки ГБ
Применимые стандарты:
- Дизайн и производство: ГБ12237-89
- Соединение: ДЖБ/Т79
- Придайте огнестойкость тесту: АПИ607 4-ое 1993
- Тест и осмотр: ГБ/Т13927-1992
Ряд размера:
- ДН15~ДН200
Оценка давления:
- ГБ ПН16 ПН25 ПН40
Диапазон температур:
- -20°К~185°К
Шариковый клапан и запорная заслонка такой же тип клапана. Разница что опенинг&клосинг часть шарик, и шарик вращает вокруг тела клапана для того чтобы достигнуть опенс&клосес клапана. Шариковый клапан главным образом использован в трубопроводе для того чтобы отрезать, распределить и изменить направление подачи средства. Шариковый клапан стандартное ГБ/Т21465-2008 «терминология фланца клапана» определен как: отверстие и заключительный член (сфера) управляются стержнем клапана и вращают вокруг оси стержня клапана.
| Блок: мм | |||||||
| Давление | Размер | Л | φЭ | φБ | φК | Т | ф |
| ПН16 | 15 | 130 | 95 | 65 | 45 | 14 | 2 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | |
| 65 | 220 | 180 | 145 | 120 | 18 | 3 | |
| 80 | 250 | 195 | 160 | 135 | 20 | 3 | |
| 100 | 280 | 215 | 180 | 155 | 20 | 3 | |
| 125 | 320 | 245 | 210 | 185 | 22 | 3 | |
| 150 | 360 | 280 | 240 | 210 | 24 | 3 | |
| 200 | 400 | 335 | 295 | 265 | 26 | 3 | |
Применение
Шариковый клапан главным образом использован в трубопроводе для того чтобы отрезать, распределить и изменить направление подачи средства.
Прочность шарикового клапана
1. Противостатическое представление: весна аранжирована между шариком, стержнем клапана и телом клапана, и статическое электричество произведенное процессом переключения можно вывести.
2. В виду того что материал как политетрафторэтилен имеет хорошее самосмазочное свойство и потеря трением с сферически телом небольшая, срок службы пневматического шарикового клапана длинен.
3. Жидкое сопротивление низко, и пневматический шариковый клапан одно с самым небольшим жидким сопротивлением во всех видах клапана.
4. Уплотнение стержня клапана надежно. Потому что стержень клапана только выполняет такое же движение как поднимаясь движение, уплотнение упаковки стержня клапана не легко быть поврежденным, и увеличения мощности запечатывания как давление средних повышений.
Модельный выбор
шариковый клапан полного порта 2ПК плавая
| Стандартный | АНСИ | ГБ | ДЖИС | ДИН |
| Давление | 150ЛБ/300ЛБ | ПН16/ПН25/ПН40 | 10К/20К | ПН16/ПН25/ПН40 |
| Матрайал | 1) КФ8/СС304 2) КФ8М/СС316 3) КФ3/СС304Л 4) КФ3М/СС316Л 5) ВКБ | |||
| Модель | 1) Высокая модель ручки модели платформы 2) | |||
