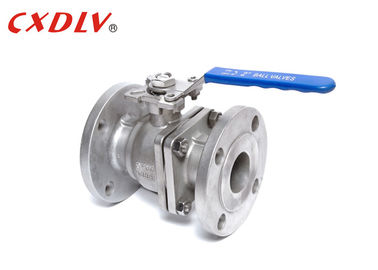

Модулирующая лампа тела фланца двойника РФ КФ8 КФ8М ВКБ плавая разделенная шариковым клапаном
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | CXDLV |
| Сертификация: | CE&ISO |
| Номер модели: | Q41F |
Оплата и доставка Условия:
| Количество мин заказа: | 1PC |
|---|---|
| Цена: | лично переговорить |
| Упаковывая детали: | Соответствующие случаи переклейки согласно различной структуре клапанов |
| Время доставки: | 5~25 дней работы |
| Условия оплаты: | T/T, Paypal, западное соединение, D/A, L/C, D/P, MoneyGram |
| Поставка способности: | 500pcs/mon |
|
Подробная информация |
|||
| стандарт: | ДИН | Материал: | CF8 |
|---|---|---|---|
| Место: | мягкое место | коннктион: | Двойной фланец |
| Структура: | Полный порт | модель: | Q41F |
| Выделить: | шариковый клапан cf8m,шариковый клапан конца фланца |
||
Характер продукции
Модулирующая лампа тела фланца двойника РФ КФ8 КФ8М ВКБ плавая разделенная шариковым клапаном
Спецификации
Шариковый клапан брошенный ДИН плавая
Применимые стандарты:
- Дизайн и производство: ДИН 3357/1,2ЭН12516-1
- Соединение: ДИН2542~ДИН2545, Эн1092
- Придайте огнестойкость тесту: АПИ607 4-ое 1993
- Тест и осмотр: ДИН3230/3, Эн12266
Ряд размера:
- ДН15 | ДН200
Оценка давления:
- ДИН ПН10 ПН16 ПН25 ПН40
Диапазон температур:
- °К 20 | °К 185
| ПН (Мпа) | ДН | Л | φЭ | φБ | φК | Т | ф | Н-φх | Х | Х1 | В | М | П | А1 | А2 | Б1 | Б2 |
| 1,6 | 15 | 115 | 95 | 65 | 45 | 16 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 120 | 105 | 75 | 58 | 18 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 125 | 115 | 85 | 68 | 18 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 130 | 140 | 100 | 78 | 18 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 140 | 150 | 110 | 88 | 18 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 150 | 165 | 125 | 102 | 18 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | 170 | 185 | 145 | 122 | 20 | 3 | 4-18 | 104 | 153 | 300 | 17 | 17 | 9 | 11 | 70 | 102 | |
| 80 | 180 | 200 | 160 | 138 | 20 | 3 | 8-18 | 114 | 163 | 300 | 17 | 17 | 9 | 11 | 70 | 102 | |
| 100 | 190 | 220 | 180 | 158 | 20 | 3 | 8-18 | 140 | 182 | 400 | 17 | 17 | НЕ | 11 | НЕ | 102 | |
| 125 | 325 | 250 | 210 | 188 | 22 | 3 | 8-18 | 183 | 260 | 500 | 27 | 27 | 14 | НЕ | 125 | НЕ | |
| 150 | 350 | 285 | 240 | 212 | 22 | 3 | 8-22 | 202 | 280 | 800 | 27 | 27 | 14 | НЕ | 125 | 140 | |
| 200 | 400 | 340 | 295 | 268 | 24 | 3 | 12-22 | 253 | - | 1100 | 27 | 27 | 14 | НЕ | 125 | 140 |
Применение
* широкий диапазон применений, от небольшого к немного миллиметров в диаметре, большие метры, от глубокого вакуума к высокому давлению можно приложить.
* шариковые клапаны широко были использованы в нефти, химикате, производстве электроэнергии, бумаге, атомной энергии, авиации, ракете и других отделах, так же, как жизнях Жэньминь Жибао.
Преимущество шарикового клапана
1. Подшипник тяги уменьшает фриктионал вращающий момент стержня клапана, который делает стержень клапана ровным и гибким для долгосрочной деятельности.
2. Противостатическое представление: весна аранжирована между шариком, стержнем клапана и телом клапана, и статическое электричество произведенное процессом переключения можно вывести.
3. В виду того что материал как политетрафторэтилен имеет хорошее самосмазочное свойство и потеря трением с сферически телом небольшая, срок службы пневматического шарикового клапана длинен.
4. Жидкое сопротивление небольшое, и пневматический шариковый клапан одно с самым небольшим жидким сопротивлением среди всех видов клапанов.
5. Уплотнение стержня клапана надежно. Потому что стержень клапана только выполняет такое же движение как поднимаясь движение, уплотнение упаковки стержня клапана не легко быть поврежденным, и увеличения мощности запечатывания как давление средних повышений.
6. Большее проведение запечатывания. Место сделано из эластичного материала как ПТФЭ легко для того чтобы загерметизировать, и емкость запечатывания клапана пневматического шарикового клапана увеличивает с увеличением среднего давления.
Модельный выбор
Шариковый клапан полного порта ДИН 2ПК плавая
| Стандартный | АНСИ | ГБ | ДЖИС | ДИН |
| Давление | 150ЛБ 300ЛБ | ПН16/ПН25/ПН40 | 10К/20К | ПН16/ПН25/ПН40 |
| Матрайал | 1) КФ8/СС304 2) КФ8М/СС316 3) КФ3/СС304Л 4) КФ3М/СС316Л 5) ВКБ | |||
| Модель | 1) Высокая модель ручки модели платформы 2) | |||
