| МОК: | 1PC |
| цена: | лично переговорить |
| стандартная упаковка: | Соответствующие случаи переклейки согласно различной структуре клапанов |
| Срок доставки: | 5~25 дней работы |
| способ оплаты: | T/T, Paypal, западное соединение, D/A, L/C, D/P, MoneyGram |
| Пропускная способность: | 500pcs/mon |

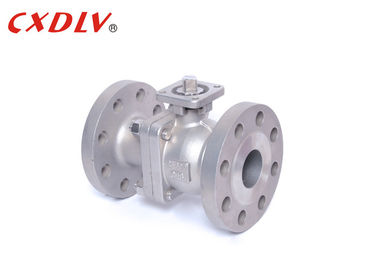

300ЛБ КФ8М служило фланцем шариковый клапан 2" шариковый клапан высокой эффективности плавая
Спецификации
шариковый клапан 300ЛБ
Применимые стандарты:
- Дизайн и производство: АСМЭ Б16.5, АПИ608
- Соединение: АСМЭ Б16.5
- Придайте огнестойкость тесту: АПИ607 4-ое 1993
- Тест и осмотр: АПИ598, АПИ6Д
Ряд размера:
- 1/2 «| 8"
Оценка давления:
- КЛ АСМЭ, 150, 300
Диапазон температур:
- -20 °К | °К 185
Место клапана плавая шарикового клапана американского стандарта К41Ф-300ЛБ выдвинутое, мульти-летний опыт производства шарикового клапана конструировало место клапана, для обеспечения запечатывания клапана, низкий коэффициент трением, небольшой работая вращающий момент, разнообразие материалы места клапана, широкий диапазон приспособления
| Давление | Размер | φД | Л | φЭ | φБ | φК | Т | ф | Н-φх |
| 300ЛБ | 1/2» | 13 | 140 | 95 | 66,5 | 35 | 15 | 1,6 | 4-16 |
| 3/4" | 19 | 152 | 117 | 82,5 | 43 | 16 | 1,6 | 4-19 | |
| 1" | 25 | 165 | 124 | 89 | 51 | 18 | 1,6 | 4-19 | |
| 1 1/4" | 32 | 178 | 133 | 98,5 | 64 | 19 | 1,6 | 4-19 | |
| 1 1/2» | 38 | 190 | 156 | 114,5 | 73 | 21 | 1,6 | 4-22 | |
| 2" | 51 | 216 | 165 | 127 | 92 | 23 | 1,6 | 8-19 | |
| 2 1/2» | Свяжитесь мы для больше данных | ||||||||
| 3" | |||||||||
| 4" | |||||||||
| 5" | |||||||||
| 6" | |||||||||
| 8" | |||||||||
Применение
Структура плавая шарикового клапана плавает. Под действием среднего давления, шарик может произвести некоторое смещение и отжать против поверхности для заклеивания на выводном конце для обеспечения запечатывания выводного конца.
Плавая шариковый клапан имеют простую структуру и хорошее герметизирующ представление, но нагрузка шарика, который подвергли к средству деятельности совсем передана кольцу запечатывания выхода, поэтому необходимо рассматривать ли материал кольца запечатывания может выдержать допустимую загрузку сферически средства. Эта структура широко использована в шариковых клапанах средства и низкого давления.
Прочность
1. Жидкое сопротивление небольшое. Когда клапан полно открыт, площадь поперечного сечения прохода шарика, проход тела клапана и промежуточная труба равны, и линия в линии. Средство пропускает через шариковый клапан, который соответствующий к пропускать через прямую трубу, и жидкость шарикового клапана в различных клапанах. Сопротивление самые небольшие.
2. Работайте быстро, только потребность повернуть шарик 90° пока раскрывающ и закрывающ, удобный и быстрый.
3. Структура проста, том небольшой, и вес свет. В частности, своя высота гораздо небольшее чем запорная заслонка и запорный клапан.
4. Проведение запечатывания лучшее. Шариковые клапаны вообще используют мягкое, гибкое уплотнение.
Модельный выбор
шариковый клапан полного порта 2ПК плавая
| Стандартный | АНСИ | ГБ | ДЖИС | ДИН |
| Давление | 150ЛБ | ПН16/ПН25/ПН40 | 10К/20К | ПН16/ПН40 |
| Матрайал | 1) КФ8/СС304 2) КФ8М/СС316 3) КФ3/СС304Л 4) КФ3М/СС316Л 5) ВКБ | |||
| Модель | 1) Высокая модель ручки модели платформы 2) | |||
