Подробная информация о продукте:
Оплата и доставка Условия:
|
Клапан: | CF8 | мяч: | CF8 |
---|---|---|---|
Материал места: | ptfe | стандарт: | ANSI |
Размер: | 1/2 " ~8" | Структура: | Полный порт |
Высокий свет: | шариковый клапан cf8m,шариковый клапан конца фланца |

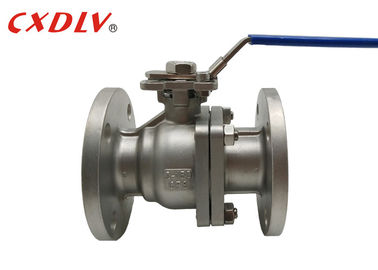

Классифицируйте нержавеющую сталь 150ЛБ КФ8 послужил фланцем шариковый клапан 2 дюйма работая ручкой
Спецификации
Бросая плавая шариковый клапан
Применимые стандарты:
- Дизайн и производство: ГБ12237-89
- Соединение: ДЖБ/Т79
- Придайте огнестойкость тесту: АПИ607 4-ое 1993
- Тест и осмотр: ГБ/Т13927-1992
Ряд размера:
- 1/2 " ~8"
Оценка давления:
- КЛ АСМЭ, 150, 300
Диапазон температур:
- -20°К~185°К
* класс 150ЛБ шариковый клапан порта фланца нержавеющей стали 2 частей полный
Служить фланцем шариковые клапаны имеют различный тип соединения чем другие шариковые клапаны мы носим. Значил сопрягаться с другим служить фланцем соединением, клапанами тх е учитывайте более легкие чистку и замену.
Давление | Размер | φД | Л | φЭ | φБ | φК | Т | ф | Н-φх | Х | Х1 | В | М | П |
Класс150 | 1/2» | 13 | 108 | 89 | 60,5 | 35 | 11,5 | 1,6 | 4-16 | 48 | 79 | 135 | 9 | 9 |
3/4" | 19 | 117 | 98 | 70 | 43 | 11,5 | 1,6 | 4-16 | 53 | 84 | 135 | 9 | 9 | |
1" | 25 | 127 | 108 | 79,5 | 51 | 12 | 1,6 | 4-16 | 64 | 95 | 170 | 11 | 11 | |
1 1/4" | 32 | 140 | 117 | 89 | 64 | 13 | 1,6 | 4-16 | 71 | 103 | 170 | 11 | 11 | |
1 1/2» | 38 | 165 | 127 | 98,5 | 73 | 15 | 1,6 | 4-16 | 76 | 111 | 200 | 14 | 14 | |
2" | 51 | 178 | 152 | 120,5 | 92 | 16 | 1,6 | 4-19 | 85 | 120 | 200 | 14 | 14 | |
2 1/2» | Больше спецификаций, свяжутся мы свободно | |||||||||||||
3" | ||||||||||||||
4" | ||||||||||||||
5" | ||||||||||||||
6" | ||||||||||||||
8" |
Кратко введение
Структура плавая шарикового клапана плавает. Под действием среднего давления, шарик может произвести некоторое смещение и отжать против поверхности для заклеивания на выводном конце для обеспечения запечатывания выводного конца.
Плавая шариковый клапан имеют простую структуру и хорошее герметизирующ представление, но нагрузка шарика, который подвергли к средству деятельности совсем передана кольцу запечатывания выхода, поэтому необходимо рассматривать ли материал кольца запечатывания может выдержать допустимую загрузку сферически средства. Эта структура широко использована в шариковых клапанах средства и низкого давления.
Прочность шарикового клапана
1. Жидкое сопротивление небольшое, и шариковый клапан полно-скважины почти без акустического омического сопротивления.
2. Простая структура, небольшой размер и легковес.
3. Он имеет 2 герметизируя стороны, и материал поверхности для заклеивания шарикового клапана широко использован в различных пластмассах, и имеет хорошее герметизирующ представление и может достигнуть полного запечатывания. Он также широко был использован в системах вакуума.
Модельный выбор
шариковый клапан полного порта 2ПК плавая
Стандартный | АНСИ | ГБ | ДЖИС | ДИН |
Давление | 300ЛБ | ПН16/ПН25/ПН40 | 10К/20К | ПН16/ПН40 |
Матрайал | 1) КФ8/СС304 2) КФ8М/СС316 3) КФ3/СС304Л 4) КФ3М/СС316Л 5) ВКБ | |||
Модель | 1) Высокая модель ручки модели платформы 2) |
