Порта давления электрического силового привода концы фланца двойника шарикового клапана высокого полного двухкусочные
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | CXDLV |
| Сертификация: | CE&ISO |
| Номер модели: | Q41F |
Оплата и доставка Условия:
| Количество мин заказа: | 1PC |
|---|---|
| Цена: | лично переговорить |
| Упаковывая детали: | Соответствующие случаи переклейки согласно различной структуре клапанов |
| Время доставки: | 5~25 дней работы |
| Условия оплаты: | T/T, Paypal, западное соединение, D/A, L/C, D/P, MoneyGram |
| Поставка способности: | 500pcs/mon |
|
Подробная информация |
|||
| Материал клапана: | CF8 | Материал сиденья: | ПТФЕ |
|---|---|---|---|
| Давление: | PN40 | Размер: | DN15~DN200 |
| Сертификат: | сe | Стандартный: | ГБ |
| Выделить: | шариковый клапан cf8m,шариковый клапан конца фланца |
||
Характер продукции

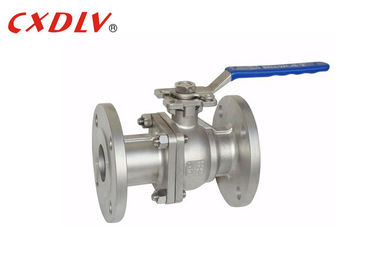

Электрический актуатор высокого давления полный порт двухдельный шаровой клапан двойные концы фланца
Спецификации
Высокий платформенный шаровой клапан
Применимые стандарты:
- Конструкция и изготовление:GB12237-89
- Соединение: JB/T79
- Огнестойкость: API607 4 1993
- Испытание и инспекция:GB/T13927-1992
Диапазон размеров:
- DN15 ~ DN200
Нагрузка:
- GB PN16 PN25 PN40
Диапазон температуры:
- -20°C~185°C
Шаровой клапан, открывающий и закрывающий элемент (сфера) приводится в действие стволом клапана и вращается вокруг оси шарового клапана.Многосторонний шаровой клапан не только может гибко контролировать слияние, расщепление и переключение направления потока среды, но также может закрыть любой канал и соединить два других канала.
| PN ((Mpa) | DN | Л | φE | φB | φC | T | f | N-φh | H | H1 | W | М | П | А1 | А2 | В1 | В2 |
| 1.6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
| 20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
| 25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 32 | 165 | 135 | 100 | 78 | 16 | 2 | 4 - 18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
| 40 | 180 | 145 | 110 | 85 | 16 | 3 | 4 - 18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 50 | 200 | 160 | 125 | 100 | 16 | 3 | 4 - 18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
| 65 | Свяжитесь с нами свободно | ||||||||||||||||
| 80 | |||||||||||||||||
| 100 | |||||||||||||||||
| 125 | |||||||||||||||||
| 150 | |||||||||||||||||
| 200 | |||||||||||||||||
Применение
Шаровые клапаны широко используются в нефтеперерабатывающей промышленности, трубопроводах на большие расстояния, химической, бумажной, фармацевтической, водоохранной, электроэнергетической, муниципальной, сталелитейной и других отраслях промышленности.
Преимущество
1. Малое сопротивление жидкости: пневматический шаровой клапан является самым маленьким из сопротивления жидкости всех клапанов классификации, даже с уменьшенным диаметром пневматический шаровый клапан, его сопротивление жидкости довольно мало.
2. уплотнение ствола надежно: поскольку ствол клапана только вращается и не движется вверх и вниз, уплотнение упаковки ствола клапана не легко сломать,и уплотнительность увеличивается с увеличением среднего давления.
3. герметичность клапанового сиденья хороша: герметичное кольцо из эластичного материала, такого как ПТФЕ, легко запечатывается,и герметичность клапана пневматического шарового клапана увеличивается с увеличением среднего давления.
Выбор модели
Клапка шарового клапана высокого давления
| Стандартный | ANSI | ГБ | JIS | DIN |
| Давление | 150LB/300LB | PN16/PN25 | 10K/20K | PN16/PN25/PN40 |
| Материалы | 1) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Модель | 1) Модель высокой платформы 2) Модель ручки | |||
