Подробная информация о продукте:
Оплата и доставка Условия:
|
Структура: | 2pc | Тип клапана: | плавать |
---|---|---|---|
Давление: | ПН16/ПН25/ПН40 | Размер: | DN15~DN200 |
Средство: | Газ масла воды | стандарт: | АНСИ/ДЖИС/ДИН |
Высокий свет: | шариковый клапан cf8m,шариковый клапан нержавеющей стали |

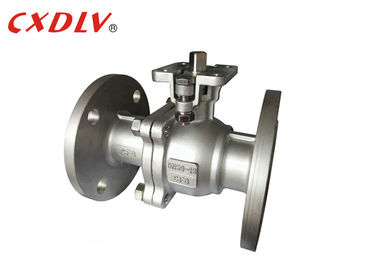

Тип номинальный размер ДН50 фланца шарикового клапана СС электрического силового привода сразу устанавливая | ДН200
Спецификации
Шариковый клапан
Применимые стандарты:
- Дизайн и производство: ГБ12237-89
- Соединение: ДЖБ/Т79
- Придайте огнестойкость тесту: АПИ607 4-ое 1993
- Тест и осмотр: ГБ/Т13927-1992
Ряд размера:
- ДН15~ДН200
Оценка давления:
- ГБ ПН16 ПН25 ПН40
Диапазон температур:
- -20°К~185°К
Шариковый клапан, отверстие и заключительный член (сфера) управляются стержнем клапана и вращают вокруг оси шарикового клапана. Его можно также использовать для жидких регулировки и контроля. Трудно-загерметизированный клапан В-шарика имеет сильную силу ножниц между клиновидным ядром и местом металла трудно-сваренного сплава карбида. Особенно соответствующее для волокн-содержания, микро-твердых частиц. Этк. Шариковый клапан мульти-пути не только может гибко контролировать стечение, разделять, и переключение направления подачи средства, но также может закрыть любой канал и соединить другие 2 канала.
ПН (Мпа) | ДН | Л | φЭ | φБ | φК | Т | ф | Н-φх | Х | Х1 | В | М | П | А1 | А2 | Б1 | Б2 |
1,6 | 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-14 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
20 | 140 | 105 | 75 | 55 | 14 | 2 | 4-14 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
25 | 150 | 115 | 85 | 65 | 14 | 2 | 4-14 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
32 | 165 | 135 | 100 | 78 | 16 | 2 | 4-18 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
40 | 180 | 145 | 110 | 85 | 16 | 3 | 4-18 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
50 | 200 | 160 | 125 | 100 | 16 | 3 | 4-18 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
65 | Свяжитесь мы свободно | ||||||||||||||||
80 | |||||||||||||||||
100 | |||||||||||||||||
125 | |||||||||||||||||
150 | |||||||||||||||||
200 |
Применение
Шариковый клапан главным образом использован в трубопроводе для того чтобы отрезать, распределить и изменить направление подачи средства.
Преимущество
1. Подшипник тяги уменьшает вращающий момент трением стержня клапана, который делает стержень клапана ровным и гибким для долгосрочной деятельности.
2. Противостатическая функция: весна аранжирована между шариком, стержнем клапана и телом клапана, и статическое электричество произведенное во время процесса переключения можно вывести.
3. В виду того что материал как политетрафторэтилен имеет хорошее самосмазочное свойство и потеря трением с сферой небольшая, срок службы пневматического шарикового клапана длинен.
Модельный выбор
шариковый клапан полного порта 2ПК плавая
Стандартный | АНСИ | ГБ | ДЖИС | ДИН |
Давление | 150ЛБ/300ЛБ | ПН25/ПН40 | 10К/20К | ПН16/ПН25/ПН40 |
Матрайал | 1) КФ8/СС304 2) КФ8М/СС316 3) КФ3/СС304Л 4) КФ3М/СС316Л 5) ВКБ | |||
Модель | 1) Высокая модель ручки модели платформы 2) |
