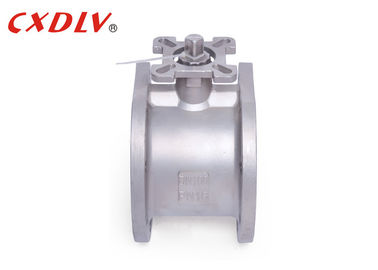

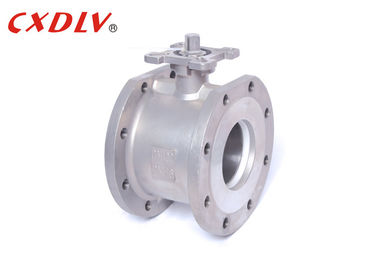

Вафля К71Ф клапан модели Италии стали углерода шарикового клапана нержавеющей стали 3 дюймов
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | CXDLV |
| Сертификация: | CE&ISO |
| Номер модели: | Q71F |
Оплата и доставка Условия:
| Количество мин заказа: | 1PC |
|---|---|
| Цена: | лично переговорить |
| Упаковывая детали: | Соответствующие случаи переклейки согласно различной структуре клапанов |
| Время доставки: | 5~25 дней работы |
| Условия оплаты: | T/T, Paypal, западное соединение, D/A, L/C, D/P, MoneyGram |
| Поставка способности: | 500pcs/mon |
|
Подробная информация |
|||
| Материал корпуса: | SS304 SS316 | материал шарика: | КФ8, КФ8М |
|---|---|---|---|
| Материал места: | ptfe | Структура: | Вафли шариковый клапан |
| Размер: | DN15 | DN200 | модель: | Q71F |
| Выделить: | шариковый клапан cf8m,шариковый клапан нержавеющей стали |
||
Характер продукции
Вафля К71Ф клапан модели Италии стали углерода шарикового клапана нержавеющей стали 3 дюймов
Характеристики продукта
шариковый клапан вафли 1ПК
Применимые стандарты:
- Дизайн и производство: ГБ/Т12237/1989
- Соединение: ДЖБ/Т79
- Придайте огнестойкость тесту: ГБ/Т13927 - 1992
Ряд размера:
- ДН15 | ДН200
Номинальное давление:
- 1,6 | МПа 4,0
Диапазон температур:
- - °К 20 | °К 350
Шариковый клапан вафли с простой структурой, небольшие размер и облегченный, больше, только состоит из немного частей. Кроме того, он может быстро эксплуатироваться путем вращая 90°, и деталь с хорошими жидкими пусковыми характеристиками. Когда шариковый клапан в полностью открытой вакансии, толщина плиты клапана единственное сопротивление когда средство пропускает через тело клапана, поэтому произведенное падение давления клапаном небольшое.
| Размер | φд | φР | φК | φД | Р | Т | Л | |
| 15 | 1/2» | 15 | 45 | 65 | 95 | 2 | 14 | 35 |
| 20 | 3/4" | 20 | 55 | 75 | 105 | 2 | 14 | 38 |
| 25 | 1" | 25 | 65 | 85 | 115 | 2 | 14 | 42 |
| 32 | 1 1/4" | 32 | 78 | 100 | 135 | 2 | 16 | 50 |
| 40 | 1 1/2» | 38 | 85 | 110 | 145 | 3 | 16 | 62 |
| 50 | 2" | 50 | 100 | 125 | 160 | 3 | 16 | 72 |
| 65 | 2 1/2» | 63,5 | 120 | 145 | 180 | 3 | 18 | 95 |
| 80 | 3" | 76 | 135 | 160 | 195 | 3 | 20 | 118 |
| 100 | 4" | 95 | 155 | 180 | 215 | 3 | 20 | 140 |
| 125 | ] 5" | 118 | 185 | 210 | 245 | 3 | 22 | 195 |
| 150 | 6" | 142 | 210 | 240 | 280 | 3 | 24 | 225 |
Применение
Шариковый клапан вафли широко использован в: химикат, петрочемикал, выплавка, фармацевтическое, еда и другие индустрии в СО2, паре, воздухе, газе, амиаке, газе СО2, масле, воде, рассоле, отзоле, морской воде, азотноводородной кислоте, хлористо-водородной кислоте, масляной серной кислоте, фосфорной кислоте средство использованы как прибор регулировать и выключения на трубопроводе.
Прочность шарикового клапана
1. Уникальный дизайн ексцентрика делает бесфрикционную передачу между поверхностями для заклеивания, которая увеличивает срок службы клапана.
2. Эластично место произведенное вращающим моментом.
3. Изобретательный дизайн клина делает клапан иметь более плотную и более плотную автоматическую функцию запечатывания, с возмездной и зеро утечкой между поверхностями для заклеивания.
4. Небольшой размер, легковес, облегченный и легкий для установки.
5. Пневматические и электрические приборы можно установить согласно требованиям к потребителя отвечать потребностямы дистанционного управления и управления программы.
6. Материал места замены можно приложить к разнообразие средствам массовой информации.
Модельный выбор
Шариковый клапан вафли
| Не моделируйте никакое | Давление деятельности /Mpa |
Применимая температура /℃ |
Применимое средство |
| К71Ф-16П | 1,6 | ПТФЭ≤150 ППЛ≤250 |
Нитросе |
| К71Ф-25П | 2,5 | Нитросе | |
| К71Ф-16Ти | 1,6 | Окисляя въедливое средство | |
| К71Ф-25Ти | 2,5 | Окисляя въедливое средство |
