Подробная информация о продукте:
Оплата и доставка Условия:
|
Материал корпуса: | SS304 SS316 | материал шарика: | КФ8, КФ8М |
---|---|---|---|
Материал места: | ptfe | стандарт: | ГБ, АНСИ, ДЖИС, ДИН |
Размер: | DN15 | DN200 | Давление: | 10К 20К |
Высокий свет: | шариковый клапан cf8m,шариковый клапан конца фланца |

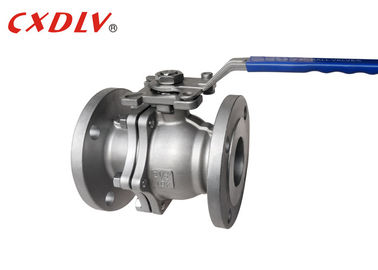

Шариковый клапан ИСО5211 литой стали ДЖИС 20К 2ПК направляет пусковую площадку установки для мотора
Спецификации
Шариковый клапан
Применимые стандарты:
- Дизайн и производство: АСМЭ Б16. 34, АПИ608
- Соединение: ДЖИС Б2212 | Б213
- Тест и осмотр: ДЖИС Б2003, АПИ6Д
- Лицом к лицу размер: ДЖИС Б2002
Ряд размера:
- ДН15 | ДН200
Оценка давления:
- ДЖИС 10К 20К
Диапазон температур:
- - °К 20 | °К 185
Отверстие шарикового клапана и заключительная часть (шарик) управляются стержнем клапана и вращают вокруг оси стержня клапана. Он главным образом использован для того чтобы отрезать или повернуть дальше средство в трубопроводе, и может также быть использован для жидких регулировки и контроля. Общего назначения модель имеет преимущества компактной текстуры, надежного запечатывания, простой структуры и удобного обслуживания, и поверхность для заклеивания и сферически поверхность часто в закрытом государстве, которое легко не выветрено средством, и легки для того чтобы работать и поддерживать.
Давление | Размер | φД | Л | φЭ | φБ | φК | Т | ф | Н-φх | Х | Х1 | В | М | П | А1 | А2 | Б1 | Б2 |
ДЖИС 10К | 15 | 15 | 108 | 95 | 70 | 52 | 12 | 1 | 4-15 | 48 | 79 | 135 | 9 | 9 | 6 | 6 | 36 | 42 |
20 | 20 | 117 | 100 | 75 | 58 | 14 | 1 | 4-15 | 53 | 84 | 135 | 9 | 9 | 6 | 6 | 36 | 42 | |
25 | 25 | 127 | 125 | 90 | 70 | 14 | 1 | 4-19 | 64 | 95 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
32 | 32 | 140 | 135 | 100 | 80 | 16 | 2 | 4-19 | 71 | 103 | 170 | 11 | 11 | 6 | 7 | 42 | 50 | |
40 | 38 | 165 | 140 | 105 | 85 | 16 | 2 | 4-19 | 76 | 111 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
50 | 50 | 178 | 155 | 120 | 100 | 16 | 2 | 4-19 | 85 | 120 | 200 | 14 | 14 | 7 | 9 | 50 | 70 | |
65 | Свяжитесь мы свободно | |||||||||||||||||
80 | ||||||||||||||||||
100 | ||||||||||||||||||
125 | ||||||||||||||||||
150 | ||||||||||||||||||
200 |
Применение
Соответствующий для общих средств массовой информации деятельности как вода, растворитель, кислота и природный газ, но также соответствующий для средства с жесткими условиями труда, как кислород, перекись водорода, метан и этилен, которые широко использованы в различных индустриях.
Прочность
1. Жидкое сопротивление небольшое: поперечное сечение промежуточной трубы между сферой и телом клапана равно, и сферически проход соединен дугой круга, и средними пропусками через сферу, и жидкое сопротивление небольшое.
2. хорошее герметизируя представление: Место клапана принимают материал ПТФЭ с некоторой упругой деформацией и высокопрочное, которая достигает хорошего герметизирующ представление и обеспечивает стабильность клапана.
3. длинный срок службы: ядр клапана и свет видя материал шеи сделаны аустенитной нержавеющей стали, и материал места клапана сделан ПТФЭ, которое может достигнуть хорошей коррозионной устойчивости и увеличивает срок службы клапана.
Модельный выбор
шариковый клапан полного порта 2ПК плавая
Стандартный | АНСИ | ГБ | ДЖИС | ДИН |
Давление | 150ЛБ/300ЛБ | ПН16/ПН25/ПН40 | 10К/20К | ПН16/ПН40 |
Матрайал | 1) КФ8/СС304 2) КФ8М/СС316 3) КФ3/СС304Л 4) КФ3М/СС316Л 5) ВКБ | |||
Модель | 1) Высокая модель ручки модели платформы 2) |
