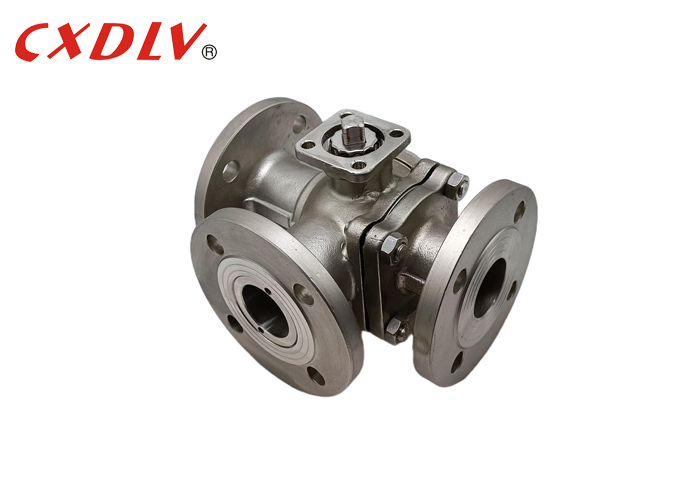

3-ходовой полнопроходной переключающий клапан с фланцевым соединением PN16 с площадкой ISO5211
Подробная информация о продукте:
| Место происхождения: | КИТАЙ |
| Фирменное наименование: | CXDLV |
| Сертификация: | CE&ISO9001 |
| Номер модели: | Q44F |
Оплата и доставка Условия:
| Количество мин заказа: | 1 шт |
|---|---|
| Цена: | лично переговорить |
| Упаковывая детали: | Подходящие фанерные чехлы в соответствии со структурой различных клапанов |
| Время доставки: | 5 ~ 25 рабочих дней |
| Условия оплаты: | T/T, PayPal, Western Union, D/A, L/C, D/P, Moneygram |
| Поставка способности: | 500pcs/mon |
|
Подробная информация |
|||
| Власть: | Приглашенная операция | Материал тела: | CF8M/CF8/WCB |
|---|---|---|---|
| Связь: | Фланцевый | Структура: | Плавающий шариковый клапан |
| Модель: | Полный порт | Модель №: | Q44F-16P |
| Выделить: | Переключающий клапан с ISO5211,3-ходовой переключающий клапан PN16,3-ходовой полнопроходной переключающий клапан |
||
Характер продукции
3-ходовой полнопроходной фланцевый переключающий клапан PN16 с площадкой под привод ISO5211
Технические характеристики
Полнопроходной 3-ходовой шаровой кран
Применимые стандарты:
- Проектирование и изготовление: GB12237-89
- Подключение: HG/T20592
- Испытания и контроль: GB/T13927-1992
Диапазон размеров:
- DN15 ~ DN200
Номинальное давление:
- PN16
Диапазон температур:
- -20°C~185°C
Трехходовой шаровой крандоступен в T- и L-исполнениях. T-тип позволяет трем ортогональным трубам сообщаться друг с другом и перекрывать третий канал для выполнения функций разделения и объединения. L-тип трехходового шарового крана может соединять только две трубы, ортогональные друг другу, и не может поддерживать одновременное соединение третьей трубы, только для распределения.
| Давление | Размер | L | L1 | D | D1 | D2 | Z-φd | ISO5211 φD |
4-φW |
| PN16 | 40 | 220 | 110 | 145 | 110 | 88 | 4-18 | F7-F10 | 4-φ10 |
| 50 | 240 | 120 | 160 | 125 | 102 | 4-18 | F7-F10 | 4-φ10 | |
| 65 | 260 | 130 | 180 | 145 | 122 | 4-18 | F7-F10 | 4-φ10 |
Разработанные с тремя портами, 3-ходовые клапаныобеспечивают перенаправление и смешивание потоков. Эта конфигурация универсальна для многих применений, но прежде чем купить себе 3-ходовой шаровой кран, вам следует проверить, какая конфигурация портов будет наилучшей для вашей системы.
Существуют два различных типа конфигураций 3-ходовых шаровых кранов. Это либо L-тип, либо T-тип, что определяется формой отверстия в целом. Каждый из них имеет свои характеристики, которые делают их лучше другого для конкретных применений. В этой статье мы рассмотрим основные различия между L-типом и T-типом 3-ходовых шаровых кранов, что должно помочь вам принять более обоснованное решение при поиске клапана для установки в вашей системе.
Применение
1. Нефтеперерабатывающие заводы
2. Нефтехимия
3. Оборудование для химических процессов
4. Применения для управления технологическими процессами
5. Применения для воды и сточных вод
6. Применения для трубопроводов
Особенности
1. Фиксирующие ручки, которые фиксируются под углом 90 градусов и с интервалами до 360 градусов
2. Качественные литые компоненты
3. Антистатические заземляющие устройства
4. Конфигурации крепления привода типа ISO
5. Доступны с различными специальными материалами седла
