| МОК: | 1 PC |
| цена: | negotiation |
| стандартная упаковка: | Соответствующие случаи переклейки согласно различной структуре клапанов |
| Срок доставки: | 5~25 дней работы |
| способ оплаты: | T/T, PayPal, западное соединение, D/A, L/C, D/P, MoneyGram |
| Пропускная способность: | 500pcs/Mon |

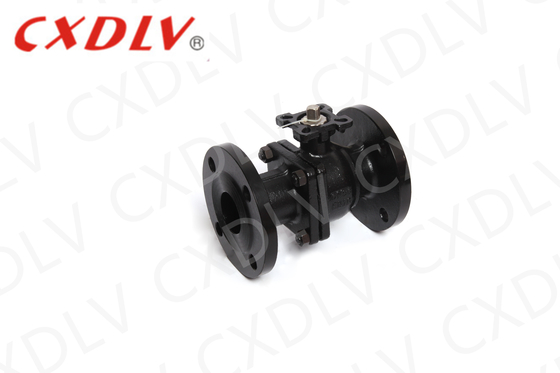

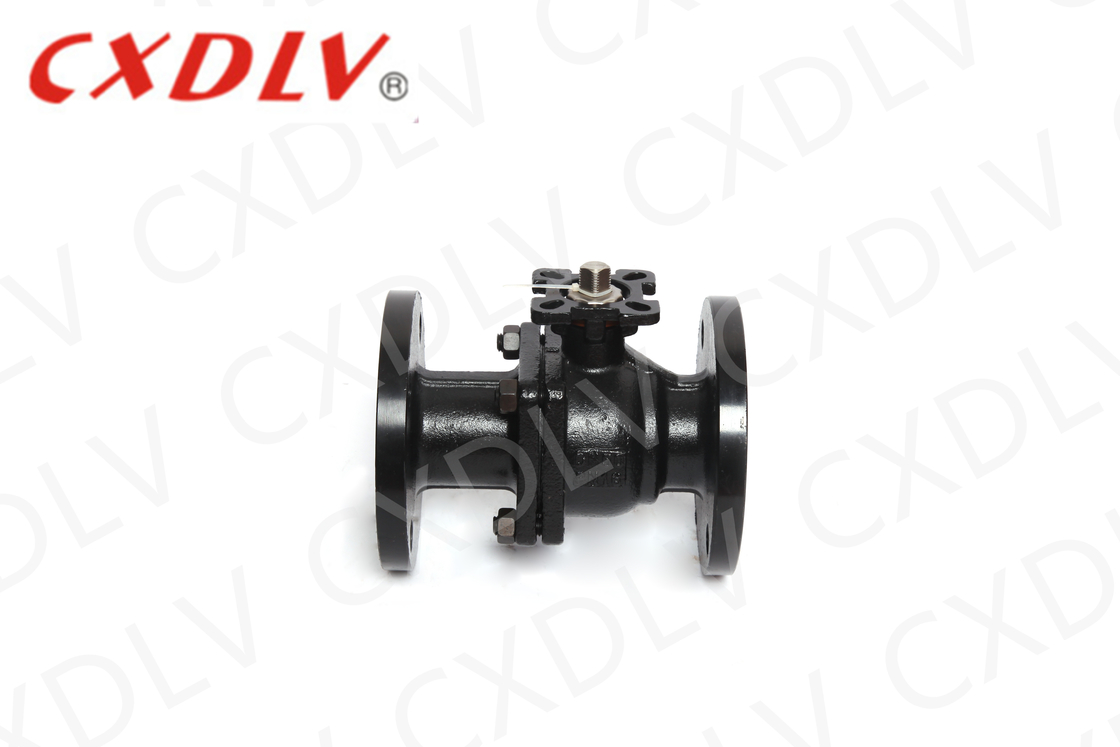

2PC WCB Плавучий Круглый клапан из углеродистой стали DN15 - DN200 PN16 Фланцевый клапан
Спецификации
Заливный шаровой клапан
Применимые стандарты:
- Проектирование и изготовление: ASME B16.5API 608
- Соединение: ASMEB16.5
- Огнестойкость: API607 4 1993
- Испытания и инспекции: API 598, API 6D
Диапазон размеров:
- 1/2" ~ 8" DN15 ~ DN200
Нагрузка:
- ANSI 150LB 300LB PN16/25/40
Диапазон температуры:
- 20 °C ~ 185 °C
| До: мм | ||||||||
| Давление | Размер | φD | Л | φE | φB | φC | T | f |
| Класс 150 | 1/2 дюйма. | 13 | 108 | 89 | 60.5 | 35 | 11.5 | 1.6 |
| 3/4 дюйма. | 19 | 117 | 98 | 70 | 43 | 11.5 | 1.6 | |
| 1" | 25 | 127 | 108 | 79.5 | 51 | 12 | 1.6 | |
| 1 1/4 дюйма | 32 | 140 | 117 | 89 | 64 | 13 | 1.6 | |
| 1 1/2 дюйма. | 38 | 165 | 127 | 98.5 | 73 | 15 | 1.6 | |
| 2" | 51 | 178 | 152 | 120.5 | 92 | 16 | 1.6 | |
| 2 1/2 дюйма | 64 | 190 | 178 | 139.5 | 105 | 18 | 1.6 | |
| 3 " | 76 | 203 | 190 | 152.5 | 127 | 19 | 1.6 | |
| 4 дюйма | 102 | 229 | 229 | 19.5 | 157 | 24 | 1.6 | |
| 5 дюймов | 127 | 356 | 254 | 216 | 186 | 24 | 1.6 | |
| 6 дюймов | 152 | 394 | 279 | 241.5 | 216 | 26 | 1.6 | |
| 8 дюймов | 203 | 457 | 343 | 298.5 | 270 | 29 | 1.6 | |
Применение
* Широкий спектр применений, от небольших до нескольких миллиметров в диаметре, большие метра, от высокого вакуума до высокого давления могут быть применены.
* Шаровые клапаны широко используются в нефтедобывающей промышленности, химической промышленности, производстве электроэнергии, бумажной промышленности, атомной энергетике, авиации, ракетах и других отраслях, а также в повседневной жизни людей.
Преимущества шарового клапана
1Квадратный шпиндель для лучшей прочности и большего контакта с поверхностью для ручного рычага
2Полностью обработанные и отполированные влажные участки
3. Факультативные противопожарные и антистатические функции
4. зеркало законченный шар для тесного отключения и снижения рабочего крутящего момента
5- Более прочный и удобный для пользователя ручной рычаг
Выбор модели
DIN 2PC полный порт плавучего шарового клапана
| Стандартный | ANSI | ГБ | JIS | DIN |
| Давление | 150LB 300LB | PN16/PN25/PN40 | 10K/20K | PN16/PN25/PN40 |
| Материалы | 1) CF8M/SS316 3) CF3/SS304L 4) CF3M/SS316L 5) WCB | |||
| Модель | 1) Модель высокой платформы 2) Модель ручки | |||
